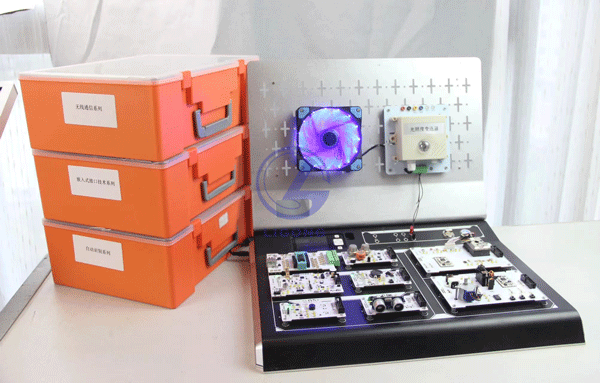

LG-WJP06型 物聯網技術實驗平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備簡介
LG-WJP06型物聯網技術實驗平臺是一款基礎教學實驗開發平臺，由一個通用平臺，多個系列硬件模塊，上位機軟件及教學資源三部分組成，主要針對物聯網、電子信息、計算機等專業的單片機與傳感器、嵌入式接口技術、傳感器采集、識別技術、無線通信技術、智能產品應用等課程的教學實驗。
該平臺結構符合人體工學設計，由分離式基座和網板組成。硬件模塊采用磁吸方式與基座連接固定，接觸式探針進行供電和信號傳輸，使用方便，不易損壞管腳，易于拓展。場景引入式教學模式和豐富的教學資源，既可以支撐單個模塊單一知識點的學習，也支持多個模塊自由組合進行多個知識點的綜合應用。
二、硬件組成
平臺硬件部分由一個通用平臺基座，多個系列開發模塊組成。
1.通用平臺基座。由基座和網板組成?；捎瞄_模設計，ABS材料，表面光滑，有質感，絲印簡潔美觀；左側具有直流電源插座、DB9通信接口，USB供電接口；表面具有3.3V/5V/12V電源插孔，通信選擇開關、總電源自鎖開關；內嵌8個SLOT插槽，兩種尺寸，支持三種不同規格的硬件模塊；磁吸固定孔，彈簧頂針管腳，可與硬件模塊磁性吸合，頂針連接，完成供電、RS485、RS232等通信連接；支持硬件模塊任意組合，用于搭建各種場景。網板，金屬材質，網孔結構，使用時插入基座，能磁吸或螺絲固定其他外擴的模塊，用于應用拓展。
2.基礎平臺結構
電源供電：采用DC12V3A電源適配器提供總電源，基座分出DC12V、DC5V、DC3.3V三路電源，每一路電源的帶載能力至少為1A以上電流，通過香蕉孔引出，為網板上外擴傳感器或控制器供電。
SLOT硬件通信接口：具有8個SLOT插槽接口，6個小尺寸，2大尺寸。每一路電壓在基座底板上有過流保護電路，以保護其中一個SLOT模塊因短路等原因不至于損壞總電源或其他SLOT節點的供電。
3.硬件模塊。包含嵌入式應用系列共3塊、傳感器采集系列共6塊，自動識別系列共7塊，無線通信系列共12塊，鴻蒙開發系列共2塊，智能網關系列1塊。硬件模塊按照SLOT設計有小、中、大三種尺寸，關鍵點預留測量點，方便示波器觀察。嵌入式應用系列和部分傳感器模塊留有香蕉插孔，可自由連線進行創新開發。支持CC2530單片機接口技術、Cortex-M3嵌入式接口技術、傳感器采集技術、自動識別技術、無線通信技術、OpenHarmony OS應用開發、嵌入式Linux Qt、Android應用開發等課程實驗。
4.通信方式，模塊采用RS485總線與上位機、或其他模塊通信。模塊都有自己的RS485通信地址，當多個模塊組合場景演示時，能在PC端C#軟件上進行場景聯動。
5.實驗資源軟件案例界面
各系列硬件模塊基于CC2530單片機內核、Cortex-M3嵌入式內核完成傳感器采集、執行器控制，無線通信，射頻識別等基礎教學資源；
（1）采用8051核的單片機接口技術
（2）采用Cortex-M3內核的嵌入式接口技術
（3）豐富的硬件模塊系列
（4）采用C#軟件完成各系列模塊的資源教學
6.平臺特點
（1）統一平臺，無限擴展
（2）實驗生動，資源豐富
（3）體系完善，涵蓋全面
（4）自由組合，擴展升級
三、配置清單
|
序號 |
類別 |
模塊名稱 |
數量 |
備注 |
|
|
單片機系列
|
CC2530單片機開發板 |
1 |
|
|
|
CC2530傳感器模塊I |
1 |
|
|
|
|
CC2530傳感器模塊II |
1 |
|
|
|
|
紅外遙控器 |
1 |
|
|
|
|
跳線帽 |
10 |
|
|
|
|
傳感器采集系列
|
探測類傳感器模塊 |
1 |
|
|
|
磁類傳感器模塊 |
1 |
|
|
|
|
識別類傳感器模塊 |
1 |
|
|
|
|
環境類傳感器模塊 |
1 |
|
|
|
|
稱重傳感器模塊 |
1 |
|
|
|
|
電磁執行器模塊 |
1 |
|
|
|
|
黑色遮光蓋 |
1 |
|
|
|
|
磁鐵 |
1 |
|
|
|
|
無線通信系列
|
ZigBee無線通信協調器 |
1 |
ZigBee組網 |
|
|
BLE無線通信模塊I |
1 |
|
|
|
|
BLE無線通信模塊Ⅱ |
1 |
|
|
|
|
WIFI無線通信模塊I |
1 |
|
|
|
|
WIFI無線通信模塊Ⅱ |
1 |
|
|
|
|
LoRa通信模塊Ⅰ |
1 |
|
|
|
|
LoRa通信模塊II |
1 |
|
|
|
|
NB-IoT通信模塊 |
1 |
|
|
|
|
4G通信模塊 |
1 |
|
|
|
|
NB-IoT物聯網卡 |
1 |
1年流量 |
|
|
|
CC2530-Debugger調試器（含10芯灰色排線） |
1 |
|
|
|
|
3P3.96間距綠色端子 |
5 |
|
|
|
|
2.4G膠棒天線 |
3 |
CC2530使用 |
|
|
|
GSM膠棒天線 |
2 |
NB和4G使用 |
|
|
|
433M膠棒天線 |
2 |
LoRa模塊使用 |
|
|
|
無線路由器 |
1 |
含電源適配器 |
|
|
|
自動識別系列
|
125K低頻模塊 |
1 |
|
|
|
13.56M高頻模塊 |
1 |
|
|
|
|
900M超高頻模塊 |
1 |
|
|
|
|
2.4G有源閱讀器 |
1 |
|
|
|
|
2.4G有源標簽模塊 |
1 |
|
|
|
|
智能指紋識別模塊 |
1 |
|
|
|
|
智能條碼識別模塊 |
1 |
|
|
|
|
125K低頻T5557卡 |
2 |
|
|
|
|
125K低頻EM4100卡 |
2 |
|
|
|
|
13.56高頻M1標簽 |
2 |
符合14443A協議卡 |
|
|
|
13.56高頻icode標簽 |
2 |
符合15693協議卡 |
|
|
|
900M超高頻GEN2標簽 |
2 |
|
|
|
|
一維碼標簽 |
2 |
|
|
|
|
二維碼標簽 |
2 |
|
|
|
|
2.4G膠棒天線 |
2 |
2.4G閱讀器、標簽使用 |
|
|
|
Mini USB數據線 |
1 |
2.4G有源標簽 |
|
|
|
nRF編程器 |
1 |
2.4G有源標簽 |
|
|
|
智能網關系列
|
網關主板 |
1 |
Cortex-A9 |
|
|
網關擴展模塊 |
1 |
ZigBee、4G模塊 |
|
|
|
DC5V 3A電源適配器 |
1 |
網關使用 |
|
|
|
GPS天線 |
1 |
|
|
|
|
網線 |
1 |
|
|
|
|
Micro USB數據線 |
1 |
|
|
|
|
TF卡讀寫器 |
1 |
|
|
|
|
16G TF card |
1 |
|
|
|
|
基礎平臺及附件
|
平臺基座 |
1 |
|
|
|
網孔面板 |
1 |
|
|
|
|
DC12V 3A電源適配器 |
1 |
平臺使用 |
|
|
|
USB轉串口頭 |
1 |
|
|
|
|
交叉串口線 |
1 |
|
|
|
|
JLINK仿真器（含20P灰色排線） |
1 |
|
|
|
|
方口USB數據線 |
1 |
|
|
|
|
20cm黃色香蕉頭線 |
10 |
嵌入式系列和鴻蒙系列均可使用 |
|
|
|
30cm藍色香蕉頭線 |
10 |
|
|
|
|
5P杜邦線 |
1 |
|
|
|
|
產品說明書 |
1 |
|
|
|
|
合格證 |
1 |
紙質 |
|
|
|
應用軟件 |
上位機綜合應用軟件 |
1 |
|
