雙饋異步風力發電實驗系統
雙饋異步風力發電實驗系統采用變速恒頻控制的雙饋異步發電機組，可以完成大功率雙饋風電機組的風力機模擬和運行實驗。
一、產品特點
具有風力機模擬器，可以實現純數字模擬和物理模擬，可以設置多種類型風速模型。
雙向變流器特點：
(1) 采用矢量控制技術
(2) 雙PWM控制技術（即PWM整流、PWM逆變）
(3) 采用DSP作為核心控制芯片，具有較高的實時性
(4) 采用一體封裝的IPM模塊，更加可靠
(5) 完善的故障自診斷及可靠的保護技術
(6) 整體機構設計緊湊、體積小節省空間
(7) 主動無功控制，根據需求進行超前或滯后補償
(8) 隨機風速下的電功率平滑控制
(9) *大功率跟蹤算法
(10) 有功、無功解耦控制
二、技術性能
輸入電壓：三相四線制380V±10% 50Hz
工作環境：環境溫度-5℃～+40℃ 相對濕度＜85%（25℃） 海拔＜4000m
裝置容量：＜5.0kVA
三、系統配置
實驗系統包括實驗雙饋異步風力發電機組、模擬風力機控制柜、系統屏、雙饋?zhàn)兞髌鞴?、無窮大系統、監控軟件六個部分。
（一）實驗雙饋步風力發電機組
實驗發電機組由直流電動機、三相雙饋異步發電機、轉速傳感器、機組固定底盤及配套件等四部分組成。
直流電動機
直流電動機采用Z4系列國標電機，參數如下：
(1) 額定電樞電壓：DC440V
(2) 額定功率：4kW
(3) 額定轉速：1500r/min
雙饋異步發電機
(1) 額定功率：3kW
(2) 額定定子電壓：AC380V（線電壓）
(3) 轉子開路電壓：AC600V
(4) 同步轉速：1500r/min
(5) 轉速率調節范圍：±25%
轉速傳感器
轉速傳感器采用1024線增量型光電編碼器，推挽輸出，精度高、抗干擾性強。
機組固定底座及配套件
機組底座采用整體翻砂件，表面平整度高，直流電動機與永磁發電機采用橡膠連軸器軟連接，為保護學生安全，配有防護罩。底座裝設帶減震功能的支撐腳，為方便機組移動裝設方向輪1只，定向輪兩只。
（二）模擬風力機控制柜

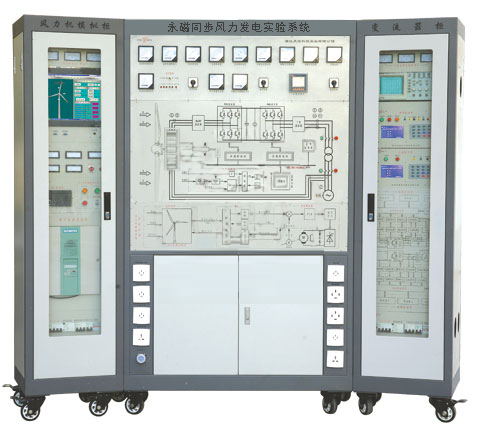

模擬風力機控制柜參數見“THNRWP-1型永磁同步風力發電實驗系統”。
雙饋?zhàn)兞髌鞴?br /> 變流器控制柜含雙饋?zhàn)兞髌髦骰芈泛涂刂葡到y(tǒng)。
技術指標
(1) 額定工作電壓：380VAC
(2) 額定處理容量：5kVA
(3) 電流畸變率：＜10%
(4) 直流額定電壓：650V
(5) 功率因數：±0.9可調
(6) 控制方式：采用DSP全數字化控制
(7) 并網控制：自動軟并網
(8) 電磁屏蔽措施：金屬殼屏蔽保護
(9) 故障診斷能力：過壓、過流、過熱保護等
(10) 冷卻方式：強制風冷
(11) 頻率精度：±0.03Hz
(12) 功率因數：±0.9可調
(13) 并網沖擊電流、電壓：＜5%
(14) 控制誤差：＜4%
（四）智能電量監測儀
測量三相電流、三相相/線電壓、有功功率、無功功率、功率因數等電量
2～31次諧波測量
四象限電能計量：±有功電能（kWh），±無功電能（kVarh）
標準PT、CT輸入，適用于各種電壓等級及接線方式
RS-485通訊接口，Modbus RTU通訊規約
（五）PLC控制器
西門子S7-200系列CPU224XP型主機。
（六）大功率三相自耦調壓器
額定容量：15kVA，原邊額定輸入三相AC380V，副邊AC 0～430V可調。
（七）監控軟件
監控軟件基于北京三維力控ForceControl設計，主要包括風力機模擬器上位機界面、網側變流器電量監測，全功率變流器保護狀態監視等功能。
五、實驗項目
雙饋異步風力并網發電實驗系統接線
風力機特性離線仿真
雙饋異步發電機空載特性
并網及功率輸送實驗
