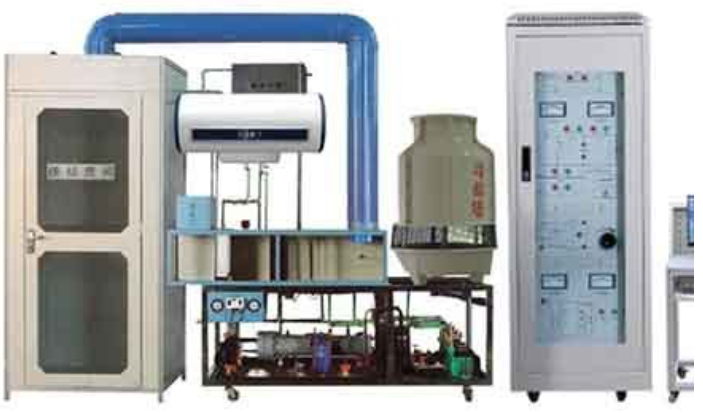

中央空調系統實訓裝置
一、實訓裝置簡介
在樓宇智能建筑中，中央空調系統是適應人們舒適性需求而普遍設置的基本系統，也是BA系統中 重要的子系統。聚匯天誠設計研發的中央空調系統模型實訓裝置，完全按照水冷式中央空調的原理和結構將系統微型化，同時保證整個中央空調系統的完整性和合理性。整套設備由小型壓縮機、冷卻（凍）水泵、冷卻塔、風機盤管、電氣控制柜、DDC控制器（用戶可根據需要任選霍尼韋爾、西門子等品牌的產品部件）及溫度、濕度、壓力、流量等傳感器及執行器等設備組成。
中央空調系統實訓裝置可手動或自動控制。手動控制時設備的啟停由人工控制，自動控制時則由 工作站的PC機對中央空調模型裝置進行控制。該模型裝置可進行開停機的系統操作演示和系統的模擬負荷演示，實時觀察模擬房間內外溫度及系統冷凍（卻）水的溫度的變化情況，根據冷凍水供回水壓差自動調節冷凍水流量以維持恒定，并可作為樓控的子系統與 站聯網。它是學習中央空調系統的基本結構、進行樓宇自動化系統教學的理想實訓教學裝置。
二、系統主要測控參數
開關量：冷水機組、冷凍（卻）水泵、冷卻塔、風機盤管、排風機的運行與故障狀態及啟?？刂疲焕鋬觯▍s）水流開關和冷卻塔高低水位狀態。
模擬量：冷凍（卻）水溫度、壓力、模擬房間溫度、冷凍水流量等。
三、主要實訓項目
1. 中央空調開、停機操作。
2. 中央空調冷凍水流量測量。
3. 新風溫度測量。
4. 室內（回風）溫度測量。
5. 調節回水流量（三通比例調節閥）。
6. 中央空調冷卻水進出水溫度測量。
7. 中央空調冷凍水供回水溫度測量。
8. 制冷系統抽真空泵及充注制冷劑等。
9. 中央空調系統DDC控制編程。
10. 中央空調系統上位計算機監控組態編程。
四、主要技術指標
1、 裝置供電電源：三相交流380V，50Hz，額定電流小于30A
2、 系統制冷量：2.5KW
3、 裝置與 站通訊方式：總線方式。
在樓宇智能建筑中，中央空調系統是適應人們舒適性需求而普遍設置的基本系統，也是BA系統中 重要的子系統。聚匯天誠設計研發的中央空調系統模型實訓裝置，完全按照水冷式中央空調的原理和結構將系統微型化，同時保證整個中央空調系統的完整性和合理性。整套設備由小型壓縮機、冷卻（凍）水泵、冷卻塔、風機盤管、電氣控制柜、DDC控制器（用戶可根據需要任選霍尼韋爾、西門子等品牌的產品部件）及溫度、濕度、壓力、流量等傳感器及執行器等設備組成。
中央空調系統實訓裝置可手動或自動控制。手動控制時設備的啟停由人工控制，自動控制時則由 工作站的PC機對中央空調模型裝置進行控制。該模型裝置可進行開停機的系統操作演示和系統的模擬負荷演示，實時觀察模擬房間內外溫度及系統冷凍（卻）水的溫度的變化情況，根據冷凍水供回水壓差自動調節冷凍水流量以維持恒定，并可作為樓控的子系統與 站聯網。它是學習中央空調系統的基本結構、進行樓宇自動化系統教學的理想實訓教學裝置。
二、系統主要測控參數
開關量：冷水機組、冷凍（卻）水泵、冷卻塔、風機盤管、排風機的運行與故障狀態及啟?？刂疲焕鋬觯▍s）水流開關和冷卻塔高低水位狀態。
模擬量：冷凍（卻）水溫度、壓力、模擬房間溫度、冷凍水流量等。
三、主要實訓項目
1. 中央空調開、停機操作。
2. 中央空調冷凍水流量測量。
3. 新風溫度測量。
4. 室內（回風）溫度測量。
5. 調節回水流量（三通比例調節閥）。
6. 中央空調冷卻水進出水溫度測量。
7. 中央空調冷凍水供回水溫度測量。
8. 制冷系統抽真空泵及充注制冷劑等。
9. 中央空調系統DDC控制編程。
10. 中央空調系統上位計算機監控組態編程。
四、主要技術指標
1、 裝置供電電源：三相交流380V，50Hz，額定電流小于30A
2、 系統制冷量：2.5KW
3、 裝置與 站通訊方式：總線方式。
