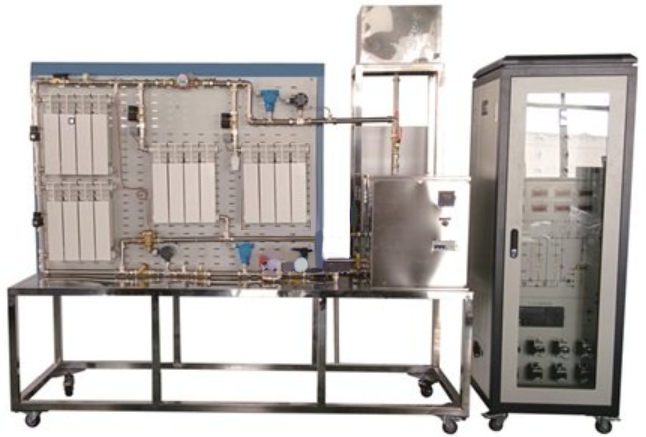

供熱熱計量綜合實訓裝置
一、產品概述
集中供暖系統按戶計量熱量、按熱量計費是建筑供暖發展的趨勢，也是節能環保的一項基本措施。“供熱熱計量綜合實訓裝置”包含了雙管水平并聯式上供下回和加跨躍管單管順流式二種不同的用戶布置方式，分別采用熱量計量表和熱量分配表計量。系統配備電熱水鍋爐、供熱管道和散熱片，并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和電子式熱量分配表等設備。本裝置適用于各院?？照{(diào)工程專業、供熱通風和建筑專業等相關課程的教學實訓。
二、技術性能
1.輸入電源：三相五線～380V±10% 50Hz
2.工作環境：溫度-10℃～+40℃；相對濕度＜85%(25℃) 海拔＜4000m
3.裝置容量：＜10kVA
4.有電壓型漏電保護、電流型漏電保護、過流保護、過載保護、接地保護,安全符合相關國家標準
三、系統配置
1.實訓臺
實訓臺采用不銹鋼結構，面板包括電源控制和系統流程圖部分。
2.雙管水平并聯式系統
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表等組成，采用熱量表直接測量用戶散熱設備的熱量
3.加跨躍管單管順流式系統
主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、電子式熱量分配表等組成，采用電子式熱量分配表間接測定用戶散熱設備的熱量
4.供熱輔助設備
主要由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成
四、實訓項目
1.了解供暖熱計量系統的結構與不同管路形式
2.用熱量表直接測定用戶散熱設備的熱量
3.用電子式熱量分配表間接測定用戶散熱設備的熱量
4.熱力工況調節
