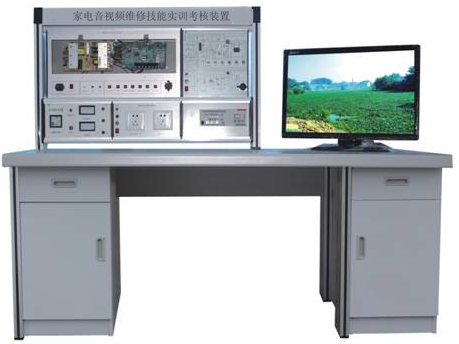

家電音視頻維修技能實訓考核裝置(智能型、24寸液晶)
家電音視頻維修技能實訓考核裝置(智能型、24寸液晶)是根據勞動和社會保障部發布的《“家用電子產品維修工”職業技能實訓和鑒定設備技術規范》及職業教育的教學和實訓要求而研發的產品，適合高職院校、職業學校的應用電子技術、電子電器應用與維修等專業的電視機原理與維修、家用電子產品原理與維修等課程的實訓教學。也適合技工學校、職業培訓學校、職教中心、鑒定站/所的家電類專業及家電維修工中音視頻類維修實操，以及中級、高級工的技能鑒定考核。
一、基本配置及功能：
本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出，為電視機提供彩色信號；智能考核系統由上位機考核管理軟件、下位機答題系統、網絡總線組成，整個教室聯成網絡，老師可以通過上位機軟件對學生實訓臺一對一、一對多等多方式發送故障試卷，并可以進行評分、收卷等操作；液晶電視檢測系統為學生分析故障和檢測的實訓平臺。
實訓內容：共設有十二項故障，有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。
通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
二、創新特色
1、本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方。現已擁有12項*，其中外觀設計*8項，實用新型*4項。
2、實驗臺采用可拆分式“模塊”結構（國家*），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、實驗“掛箱”采用隱藏式導軌結構（國家*），裝卸方便，做到面板無磨損，確保使用質量。
4、實驗屏采用“簾幕”防塵結構（國家*），延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與*低處吸合，把實驗?zāi)K全部保護在內。
5、液晶電視可獨立使用：本裝置實訓操作并不針對電視機內構件，而是另外一套經過故障鏡像的組件。此設計可以保證不會因為學生的誤操作而影響液晶電視機，保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口，電視機還可以移動至其他地方正常使用。
6、擴展性能強：本實訓臺采用掛箱式結構，便于升級擴展。可以擴展全自動洗衣機、電飯煲、洗碗機、微波爐、消毒柜、電風扇等幾項小家電維修項目。只需增配相應的實訓掛箱和部件即可。
7、智能考核系統：聯機狀態下，所有學生臺與教師臺聯成網絡。老師可以進行發卷、收卷、評分等操作，便于實驗室管理。
三、技術性能
1、輸入電源：單相三線制AC220V±10%50HZ
2、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：1650mm×660mm×1600mm
6、康佳液晶電視，亮度500cd/m2,反應時間＜16ms，液晶電視型號用戶可自定義。
7、彩色信號發生器：PAL-D/K信號制式，共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式，可通過按鍵直接選擇。
8、實訓桌：整體結構采用鋁合金框架落地臺式，并設有防塵簾幕，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實訓項目
1、認識液晶電視的內部結構
2、認識液晶電視中各主要單元的基本結構
3、液晶電視整機工作原理
4、電源電路板總原理框圖
5、EMI濾波器及整流濾波電路
6、開關變壓器
7、PWM控制器FAN6755
8、FAN6755供電電路
9、FAN6755掉電、過壓保護電路
10、FAN6755驅動輸出與過流保護電路
11、FAN6755反饋電路
12、高壓逆變電路原理框圖
13、控制器KA7500C
14、液晶電視機主電路板工作原理
15、液晶顯示屏工作原理
16、液晶電視機電源板檢修思路
17、液晶電視機數字主板檢修思路
18、液晶電視機的基本檢修方法
19、重要器件的檢修方法
20、電源輸出異常檢修方法
21、背光燈異常檢修方法
22、有圖像無聲音故障檢測
23、鍵控/遙控無效的檢測流程
24、聲音正常，藍屏的檢測流程
25、智能考核軟件的使用
五、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
一、基本配置及功能：
本實訓臺包括電源控制屏、電視機彩色信號發生器、智能考核系統、液晶電視檢測系統、液晶電視等組成。電源控制屏對整個實訓臺的供電系統進行控制，當漏電電流>30mA時，實訓臺整機斷電；電視機彩色信號發生器具有100頻道射頻輸出和視頻全電視信號輸出，為電視機提供彩色信號；智能考核系統由上位機考核管理軟件、下位機答題系統、網絡總線組成，整個教室聯成網絡，老師可以通過上位機軟件對學生實訓臺一對一、一對多等多方式發送故障試卷，并可以進行評分、收卷等操作；液晶電視檢測系統為學生分析故障和檢測的實訓平臺。
實訓內容：共設有十二項故障，有電源輸入故障、反饋信號采集故障、電源輸出故障、PWM控制故障、遙控故障、按鍵故障、液晶屏顯示故障、無聲故障等。故障現象有三無、指示燈無聲無圖像、有聲無圖像、無聲有圖像、黑屏、藍屏等。
通過在本裝置上進行故障排查實操練習，可以了解并掌握液晶電視機整機工作原理、開關電源供電和各種保護原理、數字主板對音像視頻信號的處理原理等；并掌握萬能表、示波器等工具檢測和液晶電視機電路的維修方法；并可以設計EMI濾波器電路、PFC功率因數校正電路、PWM控制電路、開機/待機控制電路、過壓/過流/過溫保護電路等，為踏入社會工作打好基礎。
二、創新特色
1、本實驗臺為鋁合金骨架，結構牢固、規格標準、外型美觀大方。現已擁有12項*，其中外觀設計*8項，實用新型*4項。
2、實驗臺采用可拆分式“模塊”結構（國家*），具有任意組合，利于功能升級；同時也解決了整機維修難的問題，只要將體積小的掛箱寄回廠家就可以快速、方便的解決相應的問題；另外模塊還可以做為單獨電源使用，移動到任何位置，方便教學；為保證實驗安全，高壓電源輸入輸出采用高安全、可靠的互套插座；低壓信號、電源模塊采用大、小兩種市場上常用大小的插座輸出，這種雙插座接口輸出方便適合不同接插線、連接口的使用。
3、實驗“掛箱”采用隱藏式導軌結構（國家*），裝卸方便，做到面板無磨損，確保使用質量。
4、實驗屏采用“簾幕”防塵結構（國家*），延長使用壽命。在裝置的下方是一條長1米多長的磁條，使得防塵幕可以與*低處吸合，把實驗?zāi)K全部保護在內。
5、液晶電視可獨立使用：本裝置實訓操作并不針對電視機內構件，而是另外一套經過故障鏡像的組件。此設計可以保證不會因為學生的誤操作而影響液晶電視機，保證液晶電視的使用壽命。另外在電視機背部插接上通過本公司專門設計的故障消除接口，電視機還可以移動至其他地方正常使用。
6、擴展性能強：本實訓臺采用掛箱式結構，便于升級擴展。可以擴展全自動洗衣機、電飯煲、洗碗機、微波爐、消毒柜、電風扇等幾項小家電維修項目。只需增配相應的實訓掛箱和部件即可。
7、智能考核系統：聯機狀態下，所有學生臺與教師臺聯成網絡。老師可以進行發卷、收卷、評分等操作，便于實驗室管理。
三、技術性能
1、輸入電源：單相三線制AC220V±10%50HZ
2、工作環境：溫度-10℃～+40℃相對濕度＜85%（25℃）
3、整機容量：＜300VA
4、安全保護：動作電流≤30mA、動作時間≤0.1s
5、外形尺寸：1650mm×660mm×1600mm
6、康佳液晶電視，亮度500cd/m2,反應時間＜16ms，液晶電視型號用戶可自定義。
7、彩色信號發生器：PAL-D/K信號制式，共有100頻道射頻輸出和全電視視頻輸出。共有圓、點、格、黑白格、彩色、單色等16種彩色信號形式，可通過按鍵直接選擇。
8、實訓桌：整體結構采用鋁合金框架落地臺式，并設有防塵簾幕，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。
四、實訓項目
1、認識液晶電視的內部結構
2、認識液晶電視中各主要單元的基本結構
3、液晶電視整機工作原理
4、電源電路板總原理框圖
5、EMI濾波器及整流濾波電路
6、開關變壓器
7、PWM控制器FAN6755
8、FAN6755供電電路
9、FAN6755掉電、過壓保護電路
10、FAN6755驅動輸出與過流保護電路
11、FAN6755反饋電路
12、高壓逆變電路原理框圖
13、控制器KA7500C
14、液晶電視機主電路板工作原理
15、液晶顯示屏工作原理
16、液晶電視機電源板檢修思路
17、液晶電視機數字主板檢修思路
18、液晶電視機的基本檢修方法
19、重要器件的檢修方法
20、電源輸出異常檢修方法
21、背光燈異常檢修方法
22、有圖像無聲音故障檢測
23、鍵控/遙控無效的檢測流程
24、聲音正常，藍屏的檢測流程
25、智能考核軟件的使用
五、配置清單
| 序號 | 名稱 | 數量 | 說明 | 備注 |
| 1 | 液晶電視 | 1臺 | 康佳24寸液晶電視 | |
| 2 | 存儲柜 | 2臺 | ||
| 3 | 鋁合金實驗臺 | 1臺 | ||
| 4 | 電源掛箱 | 1臺 | 帶漏電保護 | |
| 5 | 電源輸出掛箱 | 1臺 | ||
| 6 | 液晶電視電源考核板 | 1塊 | ||
| 7 | 液晶電視主板考核板 | 1塊 | ||
| 8 | 液晶電視智能答題器 | 1塊 | ||
| 9 | 萬用表 | 1只 | 數字式 | |
| 10 | 一字螺絲刀 | 1把 | ||
| 11 | 十字螺絲刀 | 1把 | ||
| 12 | 實驗導線 | 5套 | ||
| 13 | 絕緣膠布 | 5卷 | ||
| 14 | 保險絲 | 20個 | 5A | |
| 15 | 靜電烙鐵 | 1只 | ||
| 16 | 導電膜烙鐵 | 1只 | ||
| 17 | 真空吸附筆 | 1只 |
