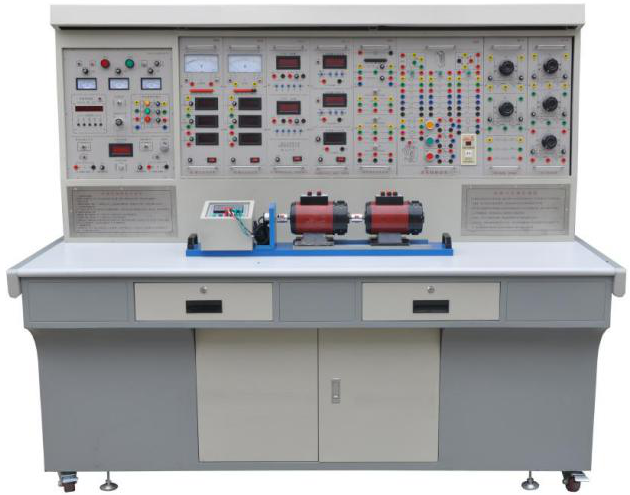

電力電子及電機控制技術實驗裝置
一、適用范圍
LGDD-02型 電力電子及電機控制技術實驗裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗項目。
二、技術性能
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm（長）X700mm（寬）X1600mm（高）
三、裝置的基本裝備
1、電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源（帶有過流保護措施）
提供交流電源：三相交流電源(220V/1.5A)
（2）高壓直流電源
直流電源：輸出0-220V/0.5A，數字電壓表顯示，具有輸出短路保護。
（3）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（4）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
（5）控制屏其它設施
控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實驗部件，凹槽底部設有7芯、3芯等插座， 掛件的供電由這些插座提供。控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
四、實驗組件
1、DQ03－1不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光電編碼器）及數顯轉速表
2、DQ27三相可調電阻（每組900Ω×2/0.41A）
3、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有保護裝置，正、反橋晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
4、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與“DK03”配套使用。
5、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及單相并聯逆變觸發電路共五種觸發電路。
6、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）、轉矩極性鑒別（DPT）、零電平檢測（DPZ）及邏輯控制器（DLC）。
7、DK07直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成。
8、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
9、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
10、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
11、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路和逆變變壓器各一組。
12、DK13功率器件驅動電路實驗箱
主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT、GTR和GTO的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
（3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比；頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比均能從0%調至100%。
13、DK18電機調速控制實驗（Ⅱ）
提供以下模塊：觸發選擇器（TS）、絕對值放大器（GAB）、電流符號選擇器（CSS）、電壓調節器（AVR）、零速封鎖器（DZS）及電壓隔離器（TVD）。與“DK06”配合使用完成“三閉環錯位選觸無環流可逆直流調速系統實驗”。
14、DQ07-1直流發電機(220W)
15、DQ09直流并勵電動機
16、DQ20三相鼠籠異步電動機
17、智能數字直流電壓、電流表掛件
直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為可逆調速系統提供電壓指示；
直流數字電流表兩只：測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能，為可逆調速系統提供電流指示。
18、智能數字交流電壓、電流表掛件
真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
真有效值交流數字電流表兩只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速系統提供電流的指示；
19、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、電力電子及電機控制技術實驗裝置能開設的實驗項目
（一）電力電子技術實驗項目
1、單結晶體管觸發電路實驗
2、正弦波同步移相觸發電路實驗
3、鋸齒波同步移相觸發電路實驗
4、西門子TCA785 集成觸發電路實驗
5、單相半波可控整流電路實驗
6、單相橋式半控整流電路實驗
7、單相橋式全控整流電路實驗
8、三相半波可控整流電路實驗
9、三相橋式半控整流電路實驗
10、相橋式全控整流電路實驗
11、單相交流調壓電路實驗(1)
12、單相交流調壓電路實驗(2)
13、三相交流調壓電路實驗
14、SCR、GTO、MOSFET、GTR、IGBT 特性實驗
15、GTO、MOSFET、GTR、IGBT 驅動與保護電路
16、直流斬波電路的性能研究（六種典型線路）
（二）直流電機調速系統實驗
1、晶閘管直流調速系統參數和環節特性的測定實驗
2、晶閘管直流調速系統主要單元的調試
3、單閉環不可逆直流調速系統實驗
4、雙閉環不可逆直流調速系統實驗
（三）全控型器件特性實驗內容
1、功率場效應晶體管(MOSFET)的主要參數測量
2、功率場效應晶體管(MOSFET)的驅動電路研究
3、絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究
4、電力晶體管（GTR）驅動電路的研究
5、電力晶體管（GTR）的特性研究
6、電力晶體管（GTO）驅動電路的研究
7、電力晶體管（GTO）的特性研究
七、配置清單
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
LGDD-02型 電力電子及電機控制技術實驗裝置涵蓋了各高等院校等所開設的“電力電子技術(或稱半導體變流技術)”、“直流調速”、“交流調速”、“電機控制”、“電力拖動自動控制系統”及“控制理論”等專業課程所要求的實驗項目。
1、輸入電源: 三相四線(或三相五線 380V±10％ 50HZ)
2、工作環境: 溫度-10℃－+40℃ 相對濕度＜85％（25℃） 海撥＜4000m
3、裝置容量：＜1.5KVA
4、外形尺寸：1600mm（長）X700mm（寬）X1600mm（高）
三、裝置的基本裝備
1、電源控制屏（鐵質雙層亞光密紋噴塑結構，鋁質面板）
（1）交流電源（帶有過流保護措施）
提供交流電源：三相交流電源(220V/1.5A)
（2）高壓直流電源
直流電源：輸出0-220V/0.5A，數字電壓表顯示，具有輸出短路保護。
（3）人身安全保護體系
三相隔離變壓器一組：三相電源首先通過三相漏電保護器，然后經鑰匙開關、接觸器到隔離變壓器，使主電路輸出與電網隔離（浮地設計），對人身安全起到一定的保護作用。
電流型漏電保護裝置：控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
實驗連接線及插座：強、弱電連接及插座分開，不能混插。強電連接線及插座采用全封閉工藝，使用安全、可靠、防觸電。
（4）實驗管理器
具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
（5）控制屏其它設施
控制屏正面大凹槽內，設有兩根方型不銹鋼管，可掛置實驗部件，凹槽底部設有7芯、3芯等插座， 掛件的供電由這些插座提供。控制屏兩側設有單相三極220V電源插座及三相四極380V電源插座。
四、實驗組件
1、DQ03－1不銹鋼電機導軌、光碼盤測速系統（日本歐姆龍1024光電編碼器）及數顯轉速表
2、DQ27三相可調電阻（每組900Ω×2/0.41A）
3、DK03晶閘管主電路
提供12只5A/1000V的晶閘管，分成正、反橋兩組，每只晶閘管均設有保護裝置，正、反橋晶閘管可通過外加信號進行觸發（留有觸發脈沖輸入接口），可更好的完成設計性實驗；設有帶鏡面精密指針式直流電壓表±300V，精度1.0級帶鏡面直流電流表±2A，精度1.0級各一只和平波電抗器一組。
4、DK04三相晶閘管觸發電路
提供三相觸發電路、功放電路等，與“DK03”配套使用。
5、DK05晶閘管觸發電路實驗
提供單結晶體管觸發電路、正弦波同步移相觸發電路、鋸齒波同步移相觸發電路、單相交流調壓觸發電路及單相并聯逆變觸發電路共五種觸發電路。
6、DK06電機調速控制實驗（Ⅰ）
提供以下模塊：電流反饋與過流保護（FBC+FA）、給定器（G）、轉速變換器（FBS）、速度調節器（ASR）、反號器（AR）、電流調節器（ACR）、轉矩極性鑒別（DPT）、零電平檢測（DPZ）及邏輯控制器（DLC）。
7、DK07直流斬波電路
主要由斬波器觸發電路及斬波主電路兩大部分組成。
8、DK08給定及實驗器件
提供給定（±15V可調電壓輸出）、壓敏電阻（作為過壓保護元件，內部已連成三角形接法）、二極管、24V電源及電感。
9、DK10可調電阻、電容箱
提供耐壓AC63V的可調電容三組，調節范圍為0.1～11.37uF，0～999KΩ十進制可調電阻兩組。
10、DK11單相調壓與可調負載
提供了一只0～250V/0.5KVA單相交流自耦調壓器，為相應的實驗提供可調電源；一個整流濾波電路以及0～90Ω/1.3A（串聯）或0～45Ω/2.6A（并聯）瓷盤可調電阻，為相應的實驗提供一個可調的阻性負載。
11、DK12變壓器實驗
提供三相芯式變壓器一個（該變壓器有2套副邊繞組，原、副邊繞組的電壓為127V/63.6V/31.8V），用于異步電機串級調速實驗和三相橋式、單相橋式有源逆變電路實驗；還設有三相不控整流電路和逆變變壓器各一組。
12、DK13功率器件驅動電路實驗箱
主要是為完成新器件特性實驗提供驅動和保護電路，使學生了解電力電子新器件的驅動特性。主要包括電源、驅動電路、PWM波形發生器。
（1）電源：為驅動電路提供電源，包括±5V、+20V、±15V直流電源。
（2）驅動電路：包括MOSFET、IGBT、GTR和GTO的驅動電路。其中IGBT的驅動電路采用了專用芯片EXB841。
（3）PWM波形發生器：由SG3525為核心的PWM波形發生器主要為新器件驅動電路提供PWM驅動波形；可以通過頻率調節旋鈕進行頻率調節；通過占空比電位器來調節PWM波的占空比；頻率范圍分為2擋，通過鈕子開關切換，高頻檔是為MOSFET和IGBT驅動電路提供PWM波形，頻率調節范圍4KHz～10KHz；低頻檔是為GTR和GTO驅動電路提供PWM波形，頻率調節范圍400Hz～1KHz；占空比均能從0%調至100%。
13、DK18電機調速控制實驗（Ⅱ）
提供以下模塊：觸發選擇器（TS）、絕對值放大器（GAB）、電流符號選擇器（CSS）、電壓調節器（AVR）、零速封鎖器（DZS）及電壓隔離器（TVD）。與“DK06”配合使用完成“三閉環錯位選觸無環流可逆直流調速系統實驗”。
14、DQ07-1直流發電機(220W)
15、DQ09直流并勵電動機
16、DQ20三相鼠籠異步電動機
17、智能數字直流電壓、電流表掛件
直流數字電壓表一只：測量范圍0～300V，三位半數顯，輸入阻抗為10MΩ，精度0.5級，為可逆調速系統提供電壓指示；
直流數字電流表兩只：測量范圍為0～5A，三位半數顯，精度0.5級，具有超量程報警、指示、切斷總電源等功能，為可逆調速系統提供電流指示。
18、智能數字交流電壓、電流表掛件
真有效值交流數字電壓表一只：測量范圍0～500V，量程自動判斷、自動切換，精度0.5級，三位半數顯，為交流調速系統提供電壓指示；
真有效值交流數字電流表兩只：測量范圍0～5A，量程自動判斷、自動切換，精度0.5級，三位半數顯，具有超量程告警、指示及切斷總電源功能，為調速系統提供電流的指示；
19、實驗連接線：根據不同實驗項目的特點，配備兩種不同的實驗聯接線，強電部分采用高可靠護套結構手槍插連接線（不存在任何觸電的可能），里面采用無氧銅抽絲而成頭發絲般細的多股線，達到超軟目的，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓高、強度大、防硬化、韌性好等優點，插頭采用實芯銅質件外套鈹輕銅彈片，接觸安全可靠；弱電部分采用彈性鈹輕銅裸露結構聯接線，兩種導線都只能配合相應內孔的插座，這樣大大提高了實驗的安全及合理性。
六、電力電子及電機控制技術實驗裝置能開設的實驗項目
（一）電力電子技術實驗項目
1、單結晶體管觸發電路實驗
2、正弦波同步移相觸發電路實驗
3、鋸齒波同步移相觸發電路實驗
4、西門子TCA785 集成觸發電路實驗
5、單相半波可控整流電路實驗
6、單相橋式半控整流電路實驗
7、單相橋式全控整流電路實驗
8、三相半波可控整流電路實驗
9、三相橋式半控整流電路實驗
10、相橋式全控整流電路實驗
11、單相交流調壓電路實驗(1)
12、單相交流調壓電路實驗(2)
13、三相交流調壓電路實驗
14、SCR、GTO、MOSFET、GTR、IGBT 特性實驗
15、GTO、MOSFET、GTR、IGBT 驅動與保護電路
16、直流斬波電路的性能研究（六種典型線路）
（二）直流電機調速系統實驗
1、晶閘管直流調速系統參數和環節特性的測定實驗
2、晶閘管直流調速系統主要單元的調試
3、單閉環不可逆直流調速系統實驗
4、雙閉環不可逆直流調速系統實驗
（三）全控型器件特性實驗內容
1、功率場效應晶體管(MOSFET)的主要參數測量
2、功率場效應晶體管(MOSFET)的驅動電路研究
3、絕緣柵雙極型晶體管(IGBT)特性及其驅動電路的研究
4、電力晶體管（GTR）驅動電路的研究
5、電力晶體管（GTR）的特性研究
6、電力晶體管（GTO）驅動電路的研究
7、電力晶體管（GTO）的特性研究
七、配置清單
| 序號 | 編號 | 名 稱 | 數量 |
| 1 | DK01 | 電源控制屏 | 1件 |
| 2 | DK02 | 實驗桌 | 1張 |
| 3 | DQ03-1 | 不銹鋼電機導軌、光碼盤測速系統（配日本歐姆龍1024光電編碼器）及數顯轉速表 | 1件 |
| 4 | DQ27 | 三相可調電阻（每組900Ω*2/0.41A） | 1件 |
| 5 | DK03 | 晶閘管主電路 | 1件 |
| 6 | DK04 | 三相晶閘管觸發電路 | 1件 |
| 7 | DK05 | 晶閘管觸發電路 | 1件 |
| 8 | DK06 | 電機調速控制實驗（Ⅰ） | 1件 |
| 9 | DK07 | 直流斬波電路 | 1件 |
| 10 | DK08 | 給定及實驗器件 | 1件 |
| 11 | DK09 | 新器件特性實驗 | 1件 |
| 12 | DK10 | 可調電阻、電容箱 | 1件 |
| 13 | DK11 | 單相調壓與可調負載 | 1件 |
| 14 | DK12 | 變壓器實驗 | 1件 |
| 15 | DK13 | 功率器件驅動電路實驗箱 | 1件 |
| 16 | DK18 | 電機調速控制系統（Ⅱ） | 1件 |
| 17 | DQ07-1 | 直流發電機（220W） | 1臺 |
| 18 | DQ09 | 直流并勵電動機 | 1臺 |
| 19 | 三相鼠籠式異步電動機 | 1臺 | |
| 20 | 智能數字直流電壓、電流表掛件 | 1件 | |
| 21 | 智能數字交流電壓、電流表掛件 | 1件 | |
| 22 | DQ06 | 高可靠護套結構插實驗連接線及配件 | 1套 |
