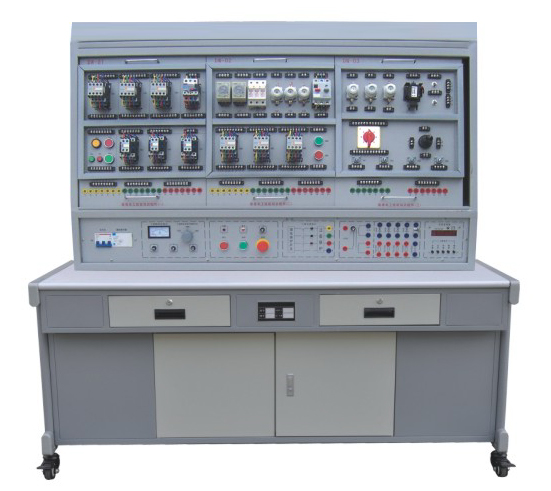

電機組試驗臺

一、裝置配備
（一）電源控制屏
LGK-746DT型 電機組試驗臺控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板；
電機組試驗臺主控功能板配備資源：
1、三相四線電源輸入，經漏電保護器、總開關后，通過啟、停按鈕控制接觸器通斷，設有急停按鈕
2、控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓
3、定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄接線或操作錯誤所造成的漏電告警、電源短路的總次數, 為學生實訓技能考核提供一個統一的標準。
4、交流低壓電源：設有變壓器一只，原邊220V、副邊26V和6.3V的交流電壓，6.3V用于信號指示燈電源，26V用于能耗制動中整流電路的交流電源
5、4只1N5408二極管，用于能耗制動的整流電路
6、三只75Ω/75W電阻用于電動機降壓?jiǎn)?dòng)、一只10Ω/25W用于異步電動機的能耗制動

（二）實訓桌
  電機組試驗臺實訓桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板、結構堅固，造型美觀大方。桌子左右各設有兩個抽屜（帶鎖），并帶有柜子，分別可用于放置掛件和實訓用物品。
（三）實訓室總體智能電源管理系統（8套設備配置1個）
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成。
主要功能：
1、上電前合閘條件檢測：輸入過壓、欠壓、對地漏電、過流、任一故障存在不合閘；并且進行語音報警；
2、運行檢測保護：輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護，并且進行語音報警；保護閥值現場可設置；
3、漏電功能測試：按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘，重新進行上電合閘條件檢測，語音提示“開機自檢中”，故障消除后，實訓室總體智能電源管理系統自動合閘，恢復供電。
4、過壓保護：運行中，出現輸入過壓，實訓室總體智能電源管理系統將跳閘，并且對應的“過壓”指示燈以紅綠色交替顯示進行提醒，語音播報“電源過壓，請注意”；
5、過流保護：運行中，三相電流中任一相出現過流，實訓室總體智能電源管理系統將跳閘，且對應的“過流”指示燈以紅綠色交替顯示進行提醒，語音播報“過流，請注意”；
6、漏電保護：運行中，三相中任一相發生漏電，實訓室總體智能電源管理系統將跳閘，并且對應的“漏電”指示燈以紅綠色交替顯示進行提醒，語音播報“有漏電，請注意”。
參數設備如下：
（1）高壓保護電壓：現場可設置
   Ⅰ檔：220V+15%,即253V±5V,動作時間：2~5S
   Ⅱ檔：220V+25%,即275V±5V,動作時間：2~5S
   Ⅲ檔：220V+35%,即297V±5V,動作時間：2~5S
（2）欠壓保護電壓：現場可設置
   Ⅰ檔：220V-30%,即154V±10V,動作時間：2~5S
   Ⅱ檔：220V-20%,即176V±10V,動作時間：2~5S
   Ⅲ檔：220V-15%,即187V±10V,動作時間：2~5S
（3）過流保護電流：現場可設置
   Ⅰ檔：5A±0.5A,動作時間：0.5S~2S
   Ⅱ檔：15A±0.5A,動作時間：0.5S~2S
   Ⅲ檔：20A±0.5A,動作時間：0.5S~2S
二、實訓組件
1. 維修電工實訓組件<一>
掛板上裝有熱繼電器、交流接觸器（380V）、按鈕指示燈（6.3V），接線端子等
2. 維修電工實訓組件<二>
掛板上裝有螺旋式熔斷器、直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。
3. 維修電工實訓組件<三>
掛板上裝有螺旋式熔斷器、轉換開關、電磁閥、十字開關、行程開關等
4.三相鼠籠式異步電動機380V/Y
5.三相鼠籠式異步電動機380V/Y（帶速度繼電器）
6.三相雙速異步電動機380V/YY/△
7.三相鼠籠式異步電動機380V/△
8.各種輔助工具及耗材（萬用表、螺絲刀、壓線鉗、線材等）
三、技術性能
1. 輸入電壓：三相四線～380V±10% 50HZ
2. 工作環境：環境溫度范圍為-5℃～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3. 裝置容量：＜1.5kVA
4. 參考外形尺寸：1305mm×807mm ×1630mm
四、特點要求
1. 電氣控制線路實訓元器件都裝在作為掛板的安裝板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；
2. 操作臺只需三相四線的交流電源，即可投入使用；
3. 技能培訓用的控制線路和經特殊設計的小電機，可模擬工廠中各類的電氣拖動系統，能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求；
4. 繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上，學生接線時只需在端子上進行接線，有利于保護元器件；
五、實訓項目
1. 單向啟動停止控制電路
2. 三相異步電動機點動控制電路
3. 三相異步電動機兩地控制電路
4. 三相異步電動機聯鎖正反轉控制電路
5. 自動順序控制電路
6. 手動順序啟動
7. 異步電動機星、三角控制電路
8. 異步電動機能耗制動控制電路
9. 按鈕聯鎖正反轉控制線路
10. 接觸器聯鎖正反轉控制線路
11. 雙重聯鎖正反轉控制線路
12. 單向減壓?jiǎn)?dòng)及反接制動控制線路
13. 異步電動機反接制動控制電路
14. 自動往返控制電路
15. 正反轉點動、啟動控制電路
16. 帶有點動的自動往返控制電路
17. 異步電動機自鎖控制電路
18. 異步電動機單向點動、啟動控制電路
19. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)手動控制線路
20. 三相異步電動機定子串電阻減壓?jiǎn)?dòng)自動控制線路
21. 接觸器控制雙速電動機的控制線路
22. 時間繼電器控制雙速電機的控制線路
23. C620-1型車床控制電路
24. 電動葫蘆控制電路
25. Y3150型滾齒機控制電路
26. Z3040搖臂鉆床電路
27. CA6140車床電路
