LGDZ-JS06A型 電子技術綜合實訓考核平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
該設備既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。也是按世界技能競賽標準及要求設計。本設備不僅適用于各類技工院校、職業院校在國家職業資格目錄中電子通信行業相關工種的技能考核鑒定，也可用于電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。
設備整體包含硬件設計、單片機系統編程、故障診斷與維修測量、電子產品組裝與調試四大能力的實訓，采用模塊化設計組合式運用的設計理念 ，模塊配置有單片機編程基礎實訓模塊包、基礎模擬實訓電路系統、基礎數字實訓電路系統、世賽競賽實訓模塊系統等。設備還配套有高檔專業的工具、儀器、耗材配件包。其外型、配件、模塊均與競賽現場一致。在教學任務上，學員可根據工作任務的要求選擇相應的單元模塊搭建電子產品應用系統，也可按照工作任務要求選擇設計其中的某部分單元電路完成各類電子產品的設計、組裝、焊接、編程與調試。
二、產品功能與結構

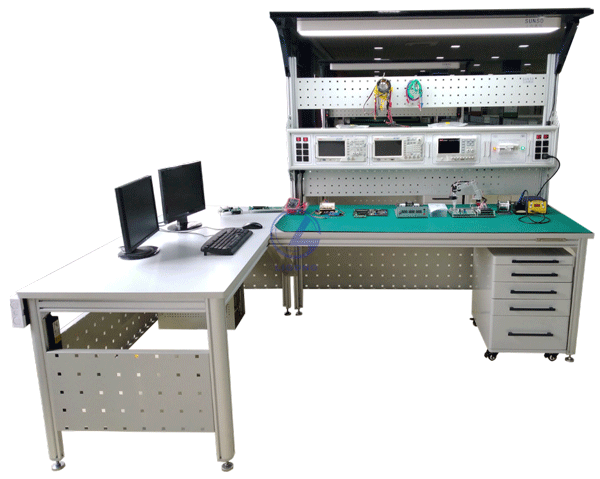

該設備主要由工作臺、實訓屏、實訓屏模塊、工具柜、電腦桌、電路實訓模塊、儀器工具耗材包組成。符合世界技能大賽電子技術項目競賽現場配置要求。
1.工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。工作臺設有防靜電配套裝置，桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
2.實訓屏：模塊化配置方式，包括直流電源模塊、示波器模塊、函數信號發生器模塊、電源控制器模塊等，模塊間內部無任何聯系，可完全獨立使用。實訓屏設有漏電保護開關，可對漏電、觸電、過流、短路進行保護。
3.工具柜：采用優質Q235冷軋鋼板焊接而成，表面靜電噴塑。工具柜下裝帶剎車的萬向輪，使工具柜可以隨意固定和移動，工具柜設計有四層抽屜，其中第一、二、三層抽屜內部使用分隔條分隔成各種大小不同空間，實訓電路板、元器件、工具、耗材均可放在隔間內，第四層為大容量柜，可放置套裝配件、工具包、開發板、仿真器、測量儀表等。拉開抽屜，各種電子元件分類整齊、一目了然。
4.競賽資源包配置：資源包內電路實訓模塊內容十分豐富，有單片機編程基礎實訓模塊包、基礎模擬實訓電路系統、基礎數字實訓電路系統、歷屆世界技能大賽和全國選拔賽競賽資源包等?？蓡为?dú)進行實訓，也可各種組合搭配實訓。
5.儀器、工具、耗材配件包：儀器、工具、耗材配件包，參照世界技能大賽電子技術項目競賽現場配置，配置齊全、性能專業。
三、設備特點
1.開放式設計
可根據實訓考核課題在可編程器件庫及電子元件庫中選擇合適的電子器件，利用配置的實訓工具及檢測儀器進行設計與制作。
2.模具化運用
可編程器件單元板庫、電子元件庫、實訓工具庫、分類清晰，擺放整齊。
3.積木式理念
根據可編程器件電子產品的技術應用分類，配置有豐富的實訓模塊，可按照工作任務書的要求選擇相應的單元模塊組成控制電路。
4.巧妙的組合
實訓電路模塊配置豐富，各模塊可以根據實驗內容的不同而自由選擇、組合。儀器、工具、耗材配件包與世賽配置一致，符合國際一流競賽水平。
四、參數概覽
1.工作電源：單相三線 AC220V±5% 50HZ
2.安全保護：漏電保護、過流保護
3.額定功率：2.5kW
4.可編程直流電源:YHD3203U
5.數字示波器 :YHO1048U
6.函數/任意波形發生器:YHG0808U
7.單片機： STM32系列、STC系列、PIC系列
8.電子產品執行標準：IPC-A-610F
9.環境溫度：-10～50℃
10.相對溫度：≤85%
11.外形尺寸：L2635mm×W1835mm×H2035mm
五、設備配置清單
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
備注 |
|
1 |
實訓屏 |
YH-01 |
套 |
1 |
|
|
1） |
電源控制模塊 |
YH-02 |
個 |
1 |
|
|
2） |
交流插座模塊 |
YH-03 |
個 |
2 |
|
|
3） |
示波器模塊 |
YH-04 |
個 |
1 |
|
|
4） |
函數信號發生器模塊 |
YH-05 |
個 |
1 |
|
|
5） |
直流電源模塊 |
YH-06 |
個 |
1 |
|
|
2 |
工作臺 |
YH-07 |
套 |
1 |
|
|
3 |
工具柜 |
YH-08 |
套 |
1 |
|
|
4 |
五輪轉椅 |
5輪 液壓升降 |
把 |
1 |
|
|
5 |
模擬電路實訓模塊包 |
YH-09 |
套 |
1 |
|
|
6 |
數字電路實訓模塊包 |
YH-10 |
套 |
1 |
|
六、實訓項目
1. 直流穩壓電源的焊接與調試
2.單端電流反饋他激式隔離開關電源的焊接與調試
3.全硅六管超外差式調幅收音機焊接與調試
4.OTL功率放大電路的焊接與調試
5.多路搶答器焊接與調試
6.脈寬調制控制器焊接與調試
7.可編程定時器焊接與調試
8.聲光雙控節電燈的焊接與調試
9.門鎖防盜報警器的焊接與調試
10.光控音樂門鈴的焊接與調試
11.A/D 、D/A轉換的焊接與調試
12.七彩循環裝飾燈控制器的焊接與調試
13.臺燈調光電路的焊接與調試
14.編碼電子鎖電路的焊接與調試
15.LED數字鐘的焊接與調試
16.萬用表焊接實訓套件
17.電子琴焊接實訓套件
18.模擬電路基本技能實訓
19.晶體二極管的判別與檢測
20.PN結的單向?qū)щ娞匦?br />
21.晶體三極管的判別與檢測
22.單結晶體管特性
23.晶體管共射極單管放大器
24.場效應管放大電路
25.負反饋放大電路
26.差動放大電路
27.射極跟隨器
28.場效應管共源極放大電路
29.共集電極放大器
30.共基極放大器
31.兩級阻容耦合放大器
32.運算放大器的基本接法
33.集成運放同相比例放大器
34.集成運放反相比例放大器
35.集成運放加法電路
36.集成運放減法電路
37.集成運放積分電路
38.集成運放微分電路
39.電壓跟隨器
40.電壓比較器
41.RC橋式正弦波振蕩器
42.方波發生器
43.三角波發生器
44.文氏電橋正弦波發生器
45.鋸齒波發生器
46.過零比較器
47.比較器
48.窗口比較器電路實訓
49.集成運放的調零電路
50.電源極性錯接的保護電路
51.輸入端限幅保護電路
52.輸出端限幅保護電路
53.OTL功率放大器
54.RC正弦波振蕩器及選頻放大器
55.晶閘管可控整流電路
56.單相半波整流、濾波電路
57.單相全波整流、濾波電路
58.單相橋式整流、濾波電路
59.穩壓管穩壓電路及其穩壓原理
60.三端集成固定穩壓電源
61.正電源輸出可調集成穩壓電源
62.串聯型晶體管穩壓電源電路
63.數字電路基本技能實訓
64.晶體二極管開關特性
65.晶體三極管開關特性
66.二極管限幅器
67.三極管限幅器
68.二極管鉗位器
69.TTL集成邏輯門
70.集成與門邏輯功能測試
71.集成非門電路邏輯功能測試
72.集成或門電路邏輯功能測試
73.集成與非門邏揖功能測試
74.CMOS門電路的測試
75.TTL電路和CMOS電路的輸出特性測試
76.集成邏輯電路的連接與驅動
77.組合邏輯電路
78.半加器
79.全加器
80.譯碼器
81.譯碼器邏輯功能測試
82.數據選擇器邏輯功能測試
83.四選一數據選擇器
84.八選一數據選擇器
85.集成觸發器邏輯功能測試
86.基本RS觸發器
87.JK觸發器
88.D觸發器
89.CMOS觸發器
90.計數、譯碼和顯示
91.計數器及其應用
92.十進制可逆計數器的邏輯功能測試
93.二進制加法計數器
