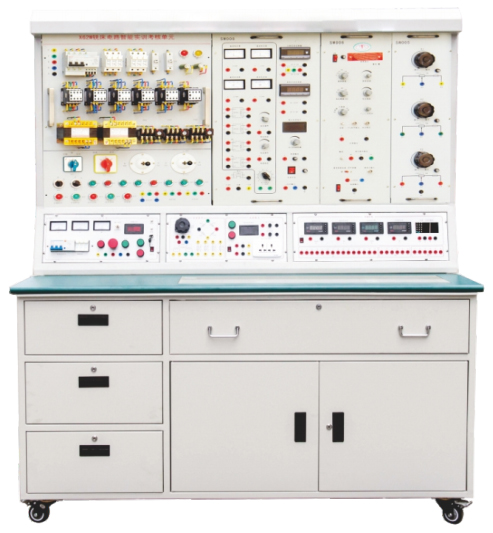

LGY-WX102D型技師維修電工實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
本設備是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位技能要求，按照職業學校教學和實訓要求研制和開發的產品。
本設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修等專業《電機及其控制》、《電機與拖動》《電機與變壓器》《可編程控制器技術》等課程和非機電類專業的必修課程單元或選修課程單元《電機控制電路》、《機床電路維修》的教學與實訓。
本設備也適合技工學校機電類專業《電氣設備維修》課程的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。
二、設備技術指標
1. 外型：整體尺寸 1570mm×750mm×1790mm；
2. 電源及儀表：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)控制屏材料采用鐵質材料，表面處理采用雙層亞光密紋噴塑技術處理；
交流電源模塊：配置一組電源通過啟、停按鈕控制電源的輸出，并配置急停按鈕；配置0～450V指針式交流電壓表和電壓指示切換開關，用于監視裝置的電網電壓；配置線電壓380V和相電壓220V兩種電源輸出接口；電源輸出配置短路保護功能；配置單相電源插座、三相電源插座； 配置0～250/0.5kVA可調交流電源一個；
交流儀表模塊：
數字式交流電壓表：測量范圍為0～500V；
數字式交流電流表：測量范圍為0～5A；
功率、功率因數表：通過鍵控、數顯窗口實現人機對話的智能控制模式。功率的測量精度0.5級，電壓、電流量程分別為450V、5A，可測量負載的有功功率、無功功率、功率因數及判斷負載的性質；還可以貯存、記錄15組功率和功率因數的測試結果數據，并可逐組查詢；
直流儀表模塊：
數字直流電壓表：測量范圍為0～500V；
數字直流電流表：測量范圍0～5A；
直流輸出模塊：配置±12V/0.5A電源一組（帶過流保護）；配置±5V/0.5A電源一組（帶過流保護）；配置DC220V/0.5A勵磁電源一組（帶過流保護）；配置DC0～220V/2A電樞電源一組, 具有過壓、過流、工作指示等功能，出現過流和短路時能迅速切斷電源并發出告警等安全保護功能；
實訓器件模塊：配置1N5408整流二極管4個，用于能耗制動電路；配置75Ω/75W功率電阻3個，用于降壓啟動電路；配置10Ω/25W功率電阻1個，用于能耗制動電路；配置500Ω/25W可調電阻1個；配置原變220V副邊 6.3V/0.5A 26V/1A的變壓器1個（帶過流保護）；
保護：短路保護、過載保護、漏電保護，漏電保護動作電流≤30mA。
實訓桌：鐵質噴塑，防火高密度板桌面，帶抽屜、吊柜等；
實訓導線：滿足實訓所需，護套質量可靠，導線柔軟，優質純銅；
1. 本設備可完成的典型實訓項目舉例
1. 三相交流異步電動機機械特性實驗；
2. 直流電動機機械性能特性實驗；
3. 交流異步電動機的點動、單向連續轉動的控制電路連接；
4. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7. 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
8. 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
9. 三相交流異步電動機反接制動控制電路的連接；
10. 多臺（3臺及以下）電動機的順序控制電路的連接
11. 電動機的往返行程控制電路的連接；
12. 雙速電動機調速控制電路的連接；
13. 步進電機控制實訓
14. 簡單的繼電器程序控制電路連接；
15. 普通車床控制電路的連接；
16. CA6140車床電氣控制電路單元常見故障檢查與排除，（ 16個故障現象，可用PLC掛板控制）：
17. X62W銑床電氣控制電路單元常見故障的檢查與排除（16個故障現象，可用PLC掛板控制）：
18. 面板功能參數設置和操作實訓；
19. 變頻器對電機點動控制、啟?？刂?；
20. 電機轉速多段控制；
21. 工頻、變頻切換控制；
22. 基于模擬量控制的電機開環調速；
23. 基于面板操作的電機開環調速；
24. 變頻器的保護和報警功能實訓；
25. 基于PLC模擬量控制的變頻器開環調速；
26. 基于PLC模擬量控制的變頻器閉環調速；
