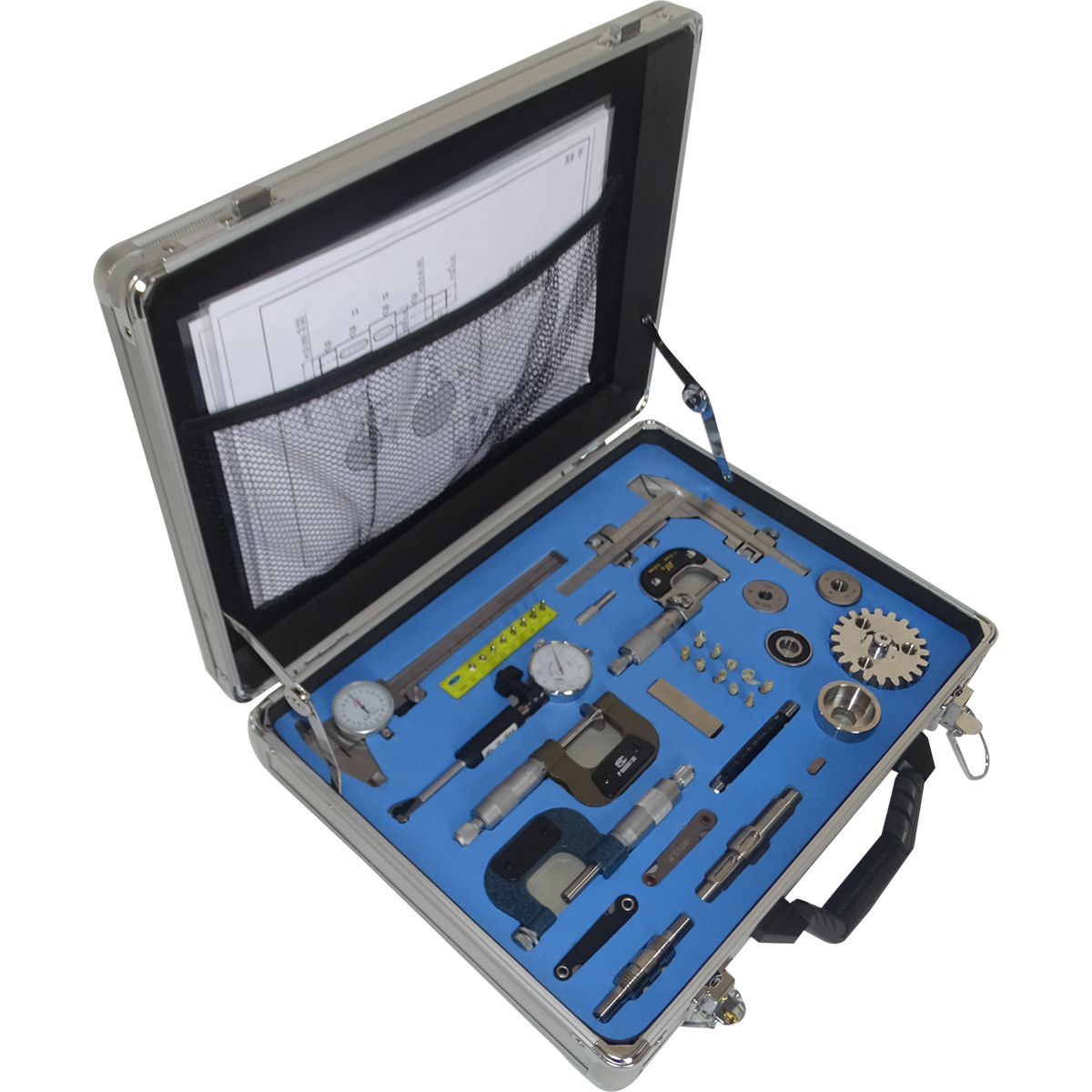

LGJ-WC02型 零件尺寸誤差測量組合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品組成及功能
LGJ-WC02型 零件尺寸誤差測量組合實訓裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套零件尺寸誤差檢測組合訓練產品。它由檢測零件、檢測工量具、配套圖紙及實訓指導書組成。其目的是通過零件尺寸誤差的檢測，加深學生對尺寸誤差及尺寸公差基本概念的了解，掌握尺寸誤差測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。
二、產品特點
1、項目實際化：以真實零件為檢測對象，以實際量具為檢測手段；
2、功能系統化：尺寸誤差測量、合格尺寸判斷、尺寸誤差分析三四位一體訓練模式；
3、學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會；
4、教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著；
5、管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。
三、技術性能
1、外形尺寸：410mm×310mm×100mm
2、便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)
四、基本配置
1、精密檢驗零件：測量塊、測量軸、測量軸套、測量軸承、測量花鍵、測量平鍵、測量螺紋軸、測量齒輪（7級各一件）
2、測量工具：游標卡尺、外徑千分尺、內徑百分表、螺紋千分尺、公法線千分尺、齒厚卡尺、螺紋環規、螺紋塞規螺紋樣板。
3、實訓箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形狀和名稱；方便擺放和老師對裝置清點及管理。
4、以上配置為產品基本配置，可根據學校老師提出實訓要求進行定制化設計。
五、實訓項目
1、 零件基本尺寸檢測
（1）游標卡尺檢測零件長度尺寸
（2）外徑千分尺檢測零件外圓尺寸
（3）內徑百分表檢測零件內圓尺寸
2、零件配合尺寸檢測
（1） 軸與孔配合尺寸檢測（一）
（2）軸與孔配合尺寸檢測（一）
3、平鍵及花鍵尺寸檢測
（1）平鍵基本尺寸檢測
（2）平鍵配合尺寸檢測
（3）花鍵基本尺寸檢測
（4）花鍵配合尺寸檢測
4、普通螺紋尺寸檢測
（1）普通螺紋基本尺寸檢測
（2）外螺紋中徑尺寸檢測
（3）用螺紋環規和塞規檢驗內、外螺紋
5、齒輪尺寸檢測
（1）齒輪基本參數測量與計算
（2）齒輪齒厚尺寸檢測
（3）齒輪公法線長度尺寸檢測
