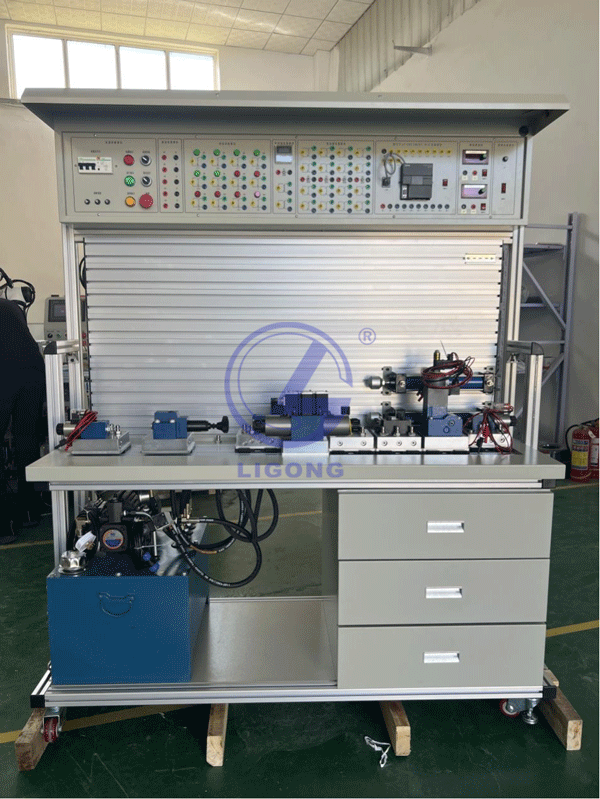

LG-YGZ01A型 液壓故障診斷與維修實驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
液壓技術已廣泛應用于我國各個領域。由于液壓系統是結構復雜且精密度高的機、電、液綜合系統，液壓故障診斷難度較大，常常成為企業生產順行的重大障礙。本實驗臺將通過典型故障診斷處理傳授正確思路、科學方法和先進經驗，使學員能夠掌握液壓系統故障分析技巧，快速準確地找出故障所在。
一、技術參數
液壓站部分：
三相電機：工作電壓：380V 額定功率：2.2KW 額定轉速：1420r/min
三相電機：工作電壓：380V 額定功率：2.2KW 額定轉速：1420r/min
變量葉片泵：額定排量：12ml/rev 最高工作壓力：7Mpa
定量葉片泵：額定排量：10ml/rev 最高工作壓力：6.3Mpa
二、實驗項目
1、液壓系統的常見故障診斷與處理實驗；
2、基本回路組合、拼接實驗。
4、液壓傳動系統組成示范演示實驗。
5、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。
6、PLC軟件仿真演示及控制實驗。
7、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。
三、實驗內容
1、常用液壓元件的故障診斷實驗
實驗一：液壓壓力閥故障模擬、診斷與處理1（溢流閥）
實驗二：液壓壓力閥故障模擬、診斷與處理2（減壓閥）
實驗三：液壓壓力閥故障模擬、診斷與處理3（順序閥）
實驗四：液壓方向閥故障模擬、診斷與分析1（換向閥）
實驗五：液壓流量閥故障模擬、診斷與處理1（節流閥）
實驗六：液壓流量閥故障模擬、診斷與處理2（調速閥）
實驗七：液壓執行元件故障模擬、診斷與處理（油缸）
實驗八：液壓站的常見故障模擬、診斷與處理
2、機電控制類實驗（PLC、電氣類）
實驗一：液壓泵的常見故障診斷與處理1
實驗二：液壓泵的常見故障診斷與處理2
實驗三：PLC控制常見故障診斷與處理1
實驗四：PLC控制常見故障診斷與處理2
實驗五：電氣控制常見故障診斷與處理1
