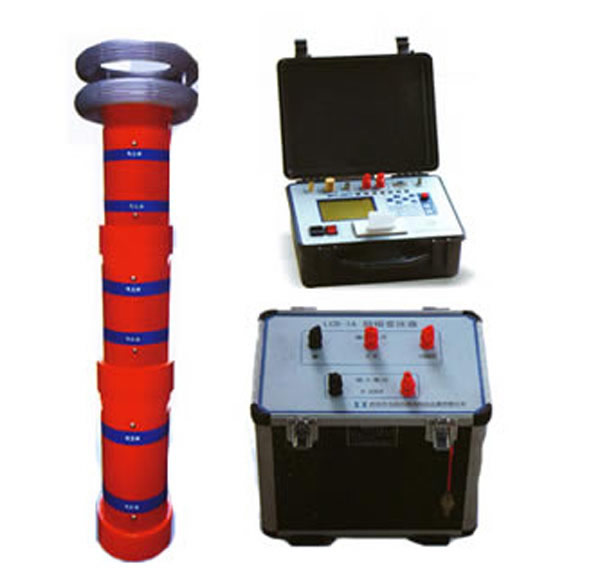

YDX系列 變頻串聯諧振成套試驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、應用范圍
變頻串聯諧振成套試驗裝置是運用串聯諧振的原理，利用勵磁變壓器激發串聯諧振回路，通過調節變頻控制器的輸出頻率，使得回路中的電抗器電感L和試品電容C發生串聯諧振，諧振電壓即為試品上所加電壓。變頻諧振試驗裝置廣泛用于電力、冶金、石油、化工等行業，適用于大容量、高電壓的電容性試品的交接和預防性試驗；適用于10KV、35KV、110KV、220KV、500KV交聯聚乙烯電力電纜交流耐壓試驗；適用于66KV、110KV、220KV、500KV、GIS交流耐壓試驗；適用于大型發電機組、電力變壓器工頻耐壓；適用于電力變壓器的感應耐壓試驗。
二、主要性能指標及特點
1、主要技術指標
（1）工作溫度范圍：-10~45℃
（2）工作濕度范圍：≤90%
（3）海拔：≤1000m
（4）供電電源電壓：380V±10%、三相或220V±10%、單相（10KW及以下）
50/60Hz
（5）供電電源容量：0-300KW
（6）額定輸出電壓：0-1000KV
（7）額定輸出容量：0-35MVA
（8）工作頻率范圍：30-350Hz（亦可根據用戶要求放寬頻率范圍）
（9）頻率調節分辨率：0.02Hz； 不穩定度≤0.05%
（10）噪音：≤60dB
（11）系統測量精度：1級
（12）輸出波形：正弦波，波形畸變率≤1%
（13）電抗器Q值：30-120
（14）系統具有IGBT、過電壓、過電流、試品閃絡等全自動保護
2、主要特點
（1）體積小、重量輕，適合于現場使用
變頻控制器集調壓、調頻、控制及保護功能為一體，省去了笨重的調壓器，而且操作方便、讀數直觀。由于系統Q值較高（30-120），有效地解決了由于電源容量的不足對現場試驗的制約。當電壓等級較高時，電抗器采用多級或疊積式結構，便于運用輸及現場安裝。
（2）安裝可靠性高
變頻裝置采用先進的設計思想、高品質的IGBT及驅動回路使輸出波形失真度小，頻率輸出穩定性好，具有良好的IGBT、過電流、過電壓（保護值可根據需要人為整定）以及放電保護功能，可保護設備及人身的安全；當試品放電或擊穿時，由于諧振條件被破壞，短路電流小，只有試品試驗電流的1/Q，避免了因擊穿對試品造成的損壞。
（3）試驗的等效性好
采用接近工頻（30HZ-350HZ）的交流電壓作為試驗電源，無論是在等效性和一致性上都與50HZ/60HZ的工頻電源非常接近，保證了試驗結果的可靠性和真實性。
三、參數配置：
● YDX-110/220-220變頻諧振升壓裝置
適用范圍：110kVGIS≤15個隔斷
110kV電纜≤550M（400平方毫米）
35kV電纜≤1.8kM（300平方毫米）
控制源：10kW
電抗器：普通型55kV/1A四臺，便攜型37kV/1A六臺
勵磁器：8kVA
分壓器：220kV
● YDX-110/220-150變頻諧振升壓裝置
適用范圍：110kVGIS≤12個隔斷
110kV電纜≤400M（400平方毫米）
35kV電纜≤1.3kM（300平方毫米）
控制源：10kW
電抗器：55kV/0.7A四臺
勵磁器：8kVA
分壓器：250kV
●YDX-110/-770變頻諧振升壓裝置
適用范圍：110kV電纜≤2kM（1500平方毫米）
控制源：20kW
電抗器：110kV/3.5A兩臺
勵磁器：20kVA
分壓器：110kV
●YDX-180/-2160變頻諧振升壓裝置
適用范圍：220kV電纜≤2kM（1200平方毫米）
控制源：50kW
電抗器：180kV/3A四臺
勵磁器：50kVA
分壓器：200kV
