LG-BDS03型 變電所實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品介紹

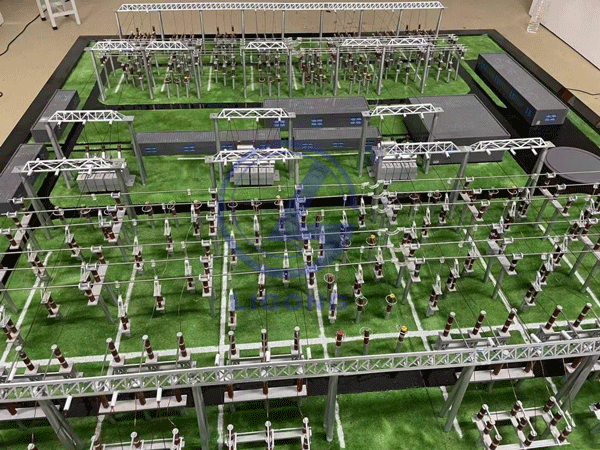

模型整體采取微縮本體透明、結構分色、系統全面、內容準確反映由a、包括兩條進線、三條出線、兩條母聯、一條旁路、一條PT等4個間隔。裝置中變電站模擬開關的合閘動作場景，顯示開關的分合閘位置；b、配電設備有隔離開關、斷路器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線、變壓器、阻波器、電攬溝等組成；整體比例、色彩、內容、功能模擬使人具有“身臨其境”的震撼感覺；
二、產品參數
1、規格尺寸：變電站模型2400*2000×1100（含臺座700MM高），其他系統設備按比例加工；
2、參數說明：變電站的原理、數據、結構等全面解析系統。系統的設備：（包括設備主要部件），全部按照原尺寸進行縮放建模。
3、模型材質：電機、亞克力、金屬配件、金屬漆、工程塑料、鋁線、鋁管等等模型專用材料。
4、模型組成部分：a、包括兩條進線、三條出線、兩條母聯、一條旁路、一條PT等4個間隔。裝置中變電站模擬開關的合閘動作場景，顯示開關的分合閘位置。b、配電設備有隔離開關、斷路器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線、變壓器、阻波器、電攬溝等組成。
5、模型各系統主要技術參數要求：
1)變電站采取微縮，由a、包括兩條進線、三條出線、兩條母聯、一條旁路、一條PT等4個間隔。裝置中變電站模擬開關的合閘動作場景，顯示開關的分合閘位置。b、配電設備有隔離開關、斷路器、電流互感器、電壓互感器、避雷器、中央門形架、出線門形架、支持絕緣子、母線構架、架空線、變壓器、阻波器、電攬溝等為輔進行布局。并通過建筑物、道路進行調節匹配，構建了一個高效、節能、生態區；參觀人員可以通過選擇目標設備，對其進行相應的規范操作，實現設備的運作原理、尺寸數據呈現、設備零件信息等，使得參觀人員對目標設備增加學習趣味的同時，對其有更清晰的認知。分別實現對設備總體、主要零部件結構及性能介紹。通過該模塊可以使參觀人員直觀地掌握設備的基本結構、各個零部件位置、信息及其作用。通過三維虛擬現實進行系統的原理、結構的演示，又形象又直觀，配以模型、文字、的說明，方便進行產品使用的說明和培訓。該系統具有真實性、沉浸性和易實現等特點。系統布局完整，內容全面，比例正確，內部結構詳細、分色、細節要求體現到螺絲螺帽；有機玻璃、工程朔料等采用數控激光切割機加工，各零部件采用無縫對接組成；透明結構處縱橫面板材厚實度采用分色標識；整體感為一微縮剖視版“室內仿真工廠”；
2) 要求達到仿真實訓的目的；可就各類部件；
3）模型裝置外觀：按變電站圖紙制作，完全按實際變電站現場一次設備的外觀和功能設計制作，外形尺寸以實際變電站按比例縮小制作，具有一定的金屬感；斷路器、隔離開關、接地刀閘、電流互感器、電壓互感器、母線、避雷器等。
4）嚴格按照需方圖紙制作；
5）模型綠化草坪由“FALLER”—M773#草皮、質感逼真的水紋玻璃、中孔油性海棉植物樹等制作
6）模型展臺：采用型鋼設計，PVC裝飾板鋪面，整體美觀大方；底座高700mm，邊框寬60 mm，采用國標2mm以上不銹鋼包邊.
三、產品標準
1、配電采用標準電箱，接線符合電氣規范要求，設備有良好接地，除正常 體驗外工作時不得出現漏電、短路、斷路等現象；電箱內強弱電分離，不得出現相互干擾現象；
2、 設備的控制按鈕具有明顯的目視化標識，設備附有安全警示標識，配電 箱內的電氣件標明型號，控制對象；設備焊接符合焊接標準，不得出現漏焊、焊 渣、焊瘤、氣孔等不良焊接現象；
3、沙盤外觀整潔，不得出現機身變形、零配件損壞、劃痕、污損等現象； 配套設備、附件數量、型號、性能與建設清單一致；設備外觀無明顯損壞、污損 等現象；設備整體安裝穩固體驗時無明顯現象，各輔件安裝牢固，無松動脫落現象 ；
4、沙盤需實現互動播放視頻功能，設備按鍵與視頻互動靈敏延時不超過2秒，設備運行畫面穩定，音質良好，無卡頓現象；視頻采用3D建模，每個視頻 不少于1分鐘，設備安裝方便啟動、關閉、檢維修；配有詳細產品說明書、電路圖等文件；電源采用220V 50HZ,正常運行時不超過額定電流。比如在電腦上點擊隔離開關，就有對應視頻解說。
四、配置清單
|
序號 |
項 目 |
規格型號 |
數量 |
單位 |
備注 |
|
1 |
沙盤 |
2400mm*2000mm*1100mm |
1 |
項 |
|
|
2 |
觸控板 |
寸觸摸一體機 電腦配置≥I7,12代，16G內存，512G固態硬盤，2G獨顯，32英寸。（不低于這個配置）編制控制程序，畫面設置 高亮顯示，點擊后實現沙盤與視 頻之間互動 |
1 | 項 |
|
|
3 |
集控系統 |
平面布局，每個視頻解說不少于1分鐘，PLC控制系統 |
3 |
個 |
|
