LG-DTM01型 電梯門機構安裝調試實訓考核裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能要求

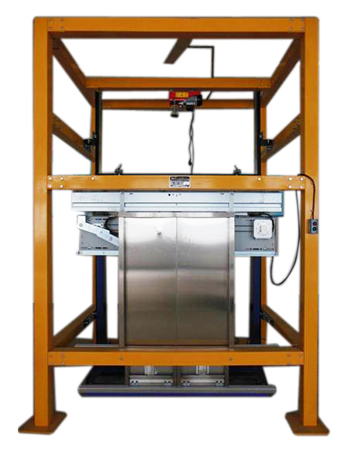

LG-DTM01型 電梯門機構安裝調試實訓考核裝置根據真實電梯轎廂自動門結構設計，方便認知電梯轎廂門結構原理、便于學生自己動手安裝調試。轎廂門結構設計合理、便于拆裝，構件做防劃傷圓導邊處理，設備表面采用亞光烤漆處理。
（產品以實物為準）
二、裝置特點
1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了；
2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式
的設計；
3、采用真實機構器件，使學生學到的與實際應用的一致；
4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作；
5、采用了電動葫蘆拖動轎廂架在導軌上的運動，使演示與調試更加方便。
6、裝置采用真實的電梯層門、層門地坎、層門機構、轎廂架、轎廂門、轎廂門地坎、轎廂門機構等器件，學生借助電梯門機構安裝圖在模擬井道及樓層中對這些器件進行安裝與測量，使其符合規范要求，并通過轎廂架的上下運動模擬轎廂在井道中的運行，當平層時，門機構能夠帶動轎廂門與層門開閉，轎廂離開后，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程，更有效地幫助學生掌握其工作原理。
三、技術指標
1、外形尺寸：2000×1600×3500mm，2層站點；
2、自動門材質：優質304不銹鋼、有安全保護機構；
3、井道內尺寸：1800*1500mm，配置安裝轎廂自動門所需的支架；
4、整機功耗：≤0.5KW；
5、整機重量：≤600KG；
四、配置清單
|
序號 |
名稱 |
數量 |
單位 |
備注 |
|
1 |
井道框架 |
1 |
臺 |
鋼構 |
|
2 |
導軌與轎廂架機構 |
1 |
套 |
|
|
3 |
電動葫蘆 |
1 |
臺 |
|
|
4 |
層門扇 |
1 |
套 |
|
|
5 |
門框 |
1 |
套 |
左右立柱與門楣等 |
|
6 |
層門機構 |
1 |
套 |
|
|
7 |
層門地坎 |
1 |
條 |
|
|
8 |
層門地坎支架 |
2 |
個 |
|
|
9 |
護腳板 |
1 |
塊 |
|
|
10 |
轎廂門扇 |
1 |
套 |
|
|
11 |
轎廂門機構 |
1 |
套 |
橫杠、斜拉桿、門刀、變頻器及電機等 |
|
12 |
轎廂門地坎 |
1 |
條 |
|
|
13 |
安裝配件 |
2 |
套 |
備用1套 |
|
14 |
安裝與測量工具 |
1 |
套 |
水平尺與卷尺等 |
|
15 |
隨機資料 |
1 |
份 |
實訓指導書與相關圖紙等 |
五、實訓項目
1、導軌支架與導軌的安裝與調整
2、電梯層門地坎的安裝與調整；
3、電梯轎廂門地坎的安裝與調整；
4、電梯層門門框的安裝與調整；
5、電梯層門上坎的安裝與調整；
6、電梯層門門扇的安裝與調整；
7、電梯門機構的安裝與調整；
8、電梯轎門的安裝與調整；
9、門刀的安裝與調試；
10、電梯層門地坎與轎廂門地坎尺寸的調整；
11、電梯門機參數的設置與調試；
12、電梯開關門的調試；
13、電梯門系統的保養。
