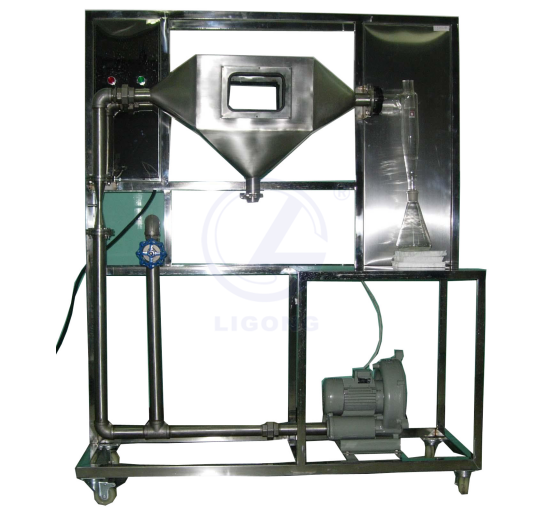

LG-FGFL型 氣固旋風分離實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
5、固體顆粒抽吸裝置采用文丘里管方式，抽吸速度均勻。
6、示蹤顆粒采用有色物料，清晰顯示氣體流向。
7、利用低噪風機有效降低實驗室噪音。
8、裝置設計可360度觀察，實現全方位教學與實驗。
二、裝置功能
1、演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。
2、定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。
3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。
三、技術參數
1、標準旋風分離器：直徑Φ90mm。
2、304不銹鋼重力沉降室：400×200×400mm。
四、公用設施要求
1、氣：空氣來自風機（自帶氣源）。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：玉米面或洗衣粉，外配設備：無。
五、主要配置
1、304不銹鋼重力沉降室：200×200×400mm。
2、玻璃旋風分離器：Φ100×400mm。
3、玻璃U型管壓差計。
4、鼓風機：旋渦氣泵,功率 550W，*大流量70m3/h。
5、304不銹鋼文丘里加料器。
6、電器：接觸器、開關、漏電保護空氣開關。
7、304不銹鋼管路、管件及閥門。
8、304不銹鋼儀表柜：測控、電器設備在實驗架上。
9、304不銹鋼材質框架1300*500*1600mm(長×寬×高) 帶腳輪及禁錮腳。
六、測控組成
1、整個裝置美觀大方，結構設計合理，整體感強，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2、設備整體為自行式框架結構，并安裝有禁錮腳，便于系統的拆卸檢修和搬運。
3、整套設備除去特殊材料外均采用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
4、本實驗裝置分離器部分采用透明優質有機玻璃制作，實驗現象清晰，方便學生觀察。
5、固體顆粒抽吸裝置采用文丘里管方式，抽吸速度均勻。
6、示蹤顆粒采用有色物料，清晰顯示氣體流向。
7、利用低噪風機有效降低實驗室噪音。
8、裝置設計可360度觀察，實現全方位教學與實驗。
1、演示含塵氣體通過重力沉降室、旋風分離器時，含塵氣體、固體塵粒和氣體的運動路線。了解旋風分離器的工作原理。
2、定性地觀察旋風分離器內，徑向上的靜壓強分布和分離器底部出灰口等處出現負壓的情況，引導學生認識出灰口和集塵室密封良好的必要性。
3、定性地觀察分離器的分離效果和流動阻力隨進口氣速的變化趨勢，引導學生思考適宜氣速該如何確定。
4、可利用本裝置制備實驗用含塵氣體的辦法，觀察固體分離從文丘里管處被吸入的現象，加深學生對流體流動過程中能量轉化問題的理解。
三、技術參數
1、標準旋風分離器：直徑Φ90mm。
2、304不銹鋼重力沉降室：400×200×400mm。
四、公用設施要求
1、氣：空氣來自風機（自帶氣源）。
2、電：電壓AC220V，功率1.0KW，標準單相三線制。每個實驗室需配置1~2個接地點（安全地及信號地）。
3、實驗物料：玉米面或洗衣粉，外配設備：無。
五、主要配置
1、304不銹鋼重力沉降室：200×200×400mm。
2、玻璃旋風分離器：Φ100×400mm。
3、玻璃U型管壓差計。
4、鼓風機：旋渦氣泵,功率 550W，*大流量70m3/h。
5、304不銹鋼文丘里加料器。
6、電器：接觸器、開關、漏電保護空氣開關。
7、304不銹鋼管路、管件及閥門。
8、304不銹鋼儀表柜：測控、電器設備在實驗架上。
9、304不銹鋼材質框架1300*500*1600mm(長×寬×高) 帶腳輪及禁錮腳。
六、測控組成
| 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 壓力 | 壓力計 | U型管壓差計 | |
| 流量 | 孔板流量計 | U型管壓差計 | 調壓閥（手動） |
