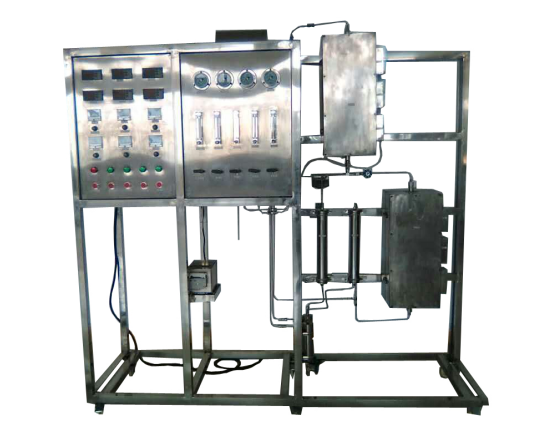

LGH-YBH02型 一氧化碳中低溫串聯變換實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-YBH02A型 數字型一氧化碳中低溫串聯變換實驗裝置）
1.進一步理解多相催化反應有關知識，初步接觸工藝設計思想。
2.掌握氣固相催化反應動力學實驗研究方法及催化劑活性的評比方法。
3.獲得兩種催化劑上變換反應的速率常數與活化能E。
二、主要配置
中變反應器、低變反應器、飽和預熱器、微型液體計量泵、氣體流量計、混合器、氣體過濾器、冷凝器、氣液分離器、壓力表、溫控儀表、不銹鋼框架及控制屏等。
三、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC380V，功率10.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3.實驗物料：N2、CO、水；外配設備：標準N2鋼瓶（帶減壓閥）和標準CO鋼瓶（帶減壓閥）。
四、技術參數
1.中變反應器：不銹鋼材質，Φ25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效鐵基催化劑。溫控350～500℃。
1. 低變反應器：不銹鋼材質，ф25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效銅基催化劑。溫控220～320℃。
2. 飽和預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4.水計量進料泵；微量計量加料泵：流量0.01—10ml/min。
5.純凈水罐： 304不銹鋼，φ108×300 mm，帶防塵蓋。
6.流量計： 氣體轉子流量計6-60mL/min，觀察、控制進料流量。
7.壓力儀表: Y-60型高壓防震壓力表，0～1.0MPa。
8.溫度傳感器：K型熱電偶，顯示精度0.1℃，插入長度可調整，直徑Φ3mm。
9.控溫儀表：人工智能型儀表，精度FS≤0.2%。
10.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
11.框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。
12.外形尺寸：2000×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
五、測控組成
|
LGH-YBH02型 一氧化碳中低溫串聯變換實驗裝置 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氫氣流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 一氧化碳流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 水加入量 | 計量泵 | 數字流量顯示儀 | 頻率調節 | |
| 飽和預熱器溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 中變反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 中變反應器內管溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 中變反應器出口物料溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 低變反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 低變反應器內管溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 低變反應器出口物料溫度 | K型熱電偶 | 數字溫度儀 | 無 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
| LGH-YBH02A型 數字型一氧化碳中低溫串聯變換實驗裝置 | 氫氣流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 |
| 一氧化碳流量 | 質量流量計 | 數字流量顯示儀，精度：0.5%FS | 手動調節 | |
| 水加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 頻率調節 | |
| 飽和預熱器溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 中變反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 中變反應器內管溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 中變反應器出口物料溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 低變反應器加熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 低變反應器內管溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 低變反應器出口物料溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 |
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
