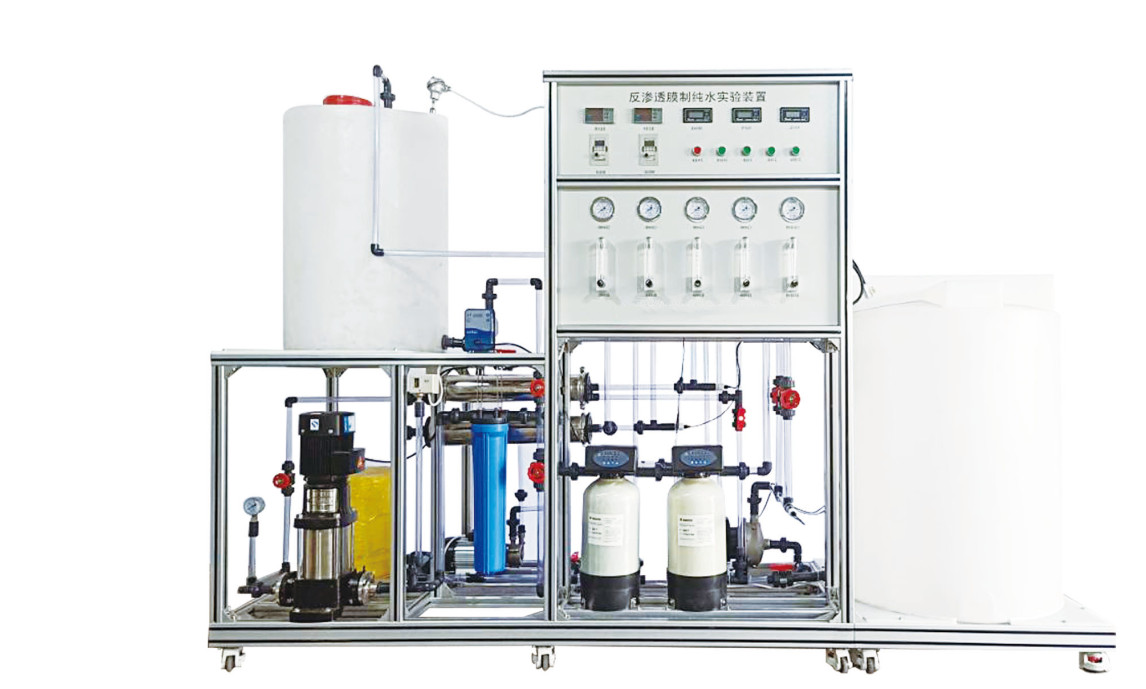

LG-MZCS反滲透膜制純水實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置特點
1、加壓動力組件采用不銹鋼多級高壓離心泵，具有高壓力、高效率、耐腐蝕、自吸能力強等優點，壓力、流量可自由調節。
2、整體結構緊湊，操作簡單，運行體積小。
3、系統采用透明塑料管路及配件，承壓高、耐腐蝕、且密封性好。
二、裝置功能
1、裝置以反滲透膜技術為核心，包括預處理（包括多介質、活性炭吸附和微孔濾過濾）、反滲透裝置，具有典型的膜分離法制備純水流程。
2、裝置體現反滲透膜工作原理，能夠?qū)M(jìn)水、濃縮液、純水等流程操作教學。
3、裝置能夠在線檢測原水、一級產水、二級產水的指標。
4、高壓泵作為動力元件教學單元，培養學生了解工作原理和實際操作流程。
5、可實現移動終端掃裝置上和說明書上二維碼，能夠獲取裝置教學視頻介紹。該視頻是本實驗裝置的教學視頻，學生可課前預習或者進入實驗室后觀看裝置操作流程及注意事項。
三、主要配置
雙級低壓反滲透膜、全自動預過濾、加藥泵、玻璃鋼加壓容器、水箱、增壓泵、高壓泵、微濾組件、壓力表、液體流量計、管路、閥門、高品質鋁合金型材框架。
四、公用設施
1、水：裝置自帶水箱，連接自來水。實驗時由水箱循環泵送入系統，循環使用。
2、電：電壓AC380V，功率2.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
3、實驗物料：自來水或聚乙二醇。
五、技術參數
1、反滲透膜組件：雙級低壓反滲透膜，帶不銹鋼外殼。純水通量≥50L/h，脫鹽率≥98%；常壓～1.0MPa，進水pH值：3.0～12，最高進水溫度45℃。
2、φ200*450mm玻璃鋼罐活性炭過濾器，帶自動多功能控制閥和濾料、布水器。
3、φ200*450mm玻璃鋼罐石英砂過濾器，帶自動多功能控制閥和濾料、布水器。
4、預過濾器：20英寸粗濾器，內裝5μm微孔膜折疊濾芯，數量1個。
5、加藥泵：隔膜計量泵加入阻垢劑，40L圓形塑料PE黃色加藥箱。
6、反滲透動力系統：不銹鋼多級立式高壓離心泵，功率：0.75KW，流量：2.5m3/h，揚程100m。
7、預處理增壓動力系統為不銹鋼離心泵：流量范圍4.5 m3/h，揚程25m，功率0.55KW 。
8、原料儲槽：容積≥300L，材質為工程加厚PE；純水箱：容積100L，材質為透明有機玻璃；濃水箱：容積100L，材質為工程加厚PE。
9、壓力就地顯示：防震指針式壓力表，量程0～1.0MPa和0～0.6MPa。
10、轉子流量計：原水流量40～400L/h，淡水流量16-160L/h，濃水流量16-160L/h。
11、電導儀：0～2000μs/cm，在線檢測純水電導率。
12、管路：透明，壁厚≥2.0mm，透明可視材質。
13、壓力開關：0～0.6MPa，低壓保護，延時保護。
14、電壓：380V，總功率：3kW。
15、正泰電器：接觸器、帶燈開關、漏電保護空氣開關。
16、外形尺寸：2000×550×2000mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。
17、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。
六、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
電導率 |
電導傳感器 |
電導率顯示儀 |
無 |
|
流量 |
轉子流量計 |
轉子流量計 |
手動閥控 |
|
膜分離壓力 |
指針式壓力表 |
壓力表就地顯示 |
無 |
