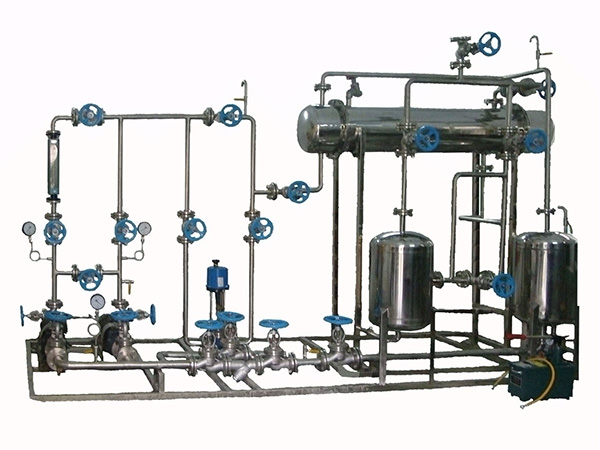

LGH-GL02C型 化工管路拆裝實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置功能
1．用于訓練學生拆卸和組裝化工生產常見的管路、管件及換熱器等。能進行管路的拆卸與組裝；法蘭、螺紋的連接訓練；并能進行管路氣密、耐壓、試漏測試。
2．考察學生全面分析系統、辨別正誤和迅速決策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。
3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。
4、檢查學生對換熱器內部結構熟悉程度、考察選手對化工設備安全性檢驗知識及技能掌握的程度。
二、技術參數
1、液體流量：0～5m3/h。
2、液體溫度：常溫。
3、對象部分：3800×800×2400 (長×寬×高mm)，整機采用304不銹鋼制作
4、測控部分：開關盒集成于對象部分之上。
5、水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。
6、電：電壓AC380V，功率4.4kW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。
7、實驗物料：清潔自來水
三、主要配置及參數
1、水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。
2、循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：4.4kW，數量2臺。
3、水泵進口管路：不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。
4、水泵出口管路：不銹鋼材質，DN40，配合法蘭安裝閥門。
5、回流管路：不銹鋼材質，DN25。
6、安全泄壓管路：不銹鋼材質，DN25。
7、灌泵管路：不銹鋼材質，專用灌泵管路，方便操作檢驗。
8、耐壓測試管路：不銹鋼材質，專用管路耐壓測試接口。
9、電源設備：布線槽，帶漏電保護的空氣開關盒。
四、測控組成
|
變量 |
檢測機構 |
顯示機構 |
執行機構 |
|
離心泵 進口壓力 |
壓力表： 精度：1.5%FS |
壓力表就地顯示 |
無 |
|
離心泵 出口壓力 |
壓力表： 精度：1.5%FS |
壓力表就地顯示 |
管路出口閥 （手動） |
|
流體流量 |
玻璃轉子流量計：精度：4%FS |
流量計就地顯示 |
管路出口閥 （手動） |
|
流體溫度 |
雙金屬溫度計：精度：1.5%FS |
溫度計就地顯示 |
無 |
|
電動調節閥 |
4-20mA輸出，精度：0.5%FS |
數字顯示 |
信號調節 |
五、配置清單
|
名稱 |
規格 |
數量 |
備注 |
|
循環水泵 |
機械密封臥式連軸化工泵IH50-32-125，功率：2.2KW,流量：6m3/h。 |
2 |
國標 |
|
水箱 |
鏡面不銹鋼，φ450×600 |
2 |
|
|
換熱器 |
不銹鋼（列管）Φ 159*1200mm；換熱管，φ 20×2，16 根。 |
1 |
|
|
儲罐 |
Φ450*600 |
1 |
|
|
壓力表 |
指針式，量程0-0.6MPa |
1 |
國標 |
|
真空泵 |
指針式，量程-0.1-0MPa |
1 |
國標 |
|
Y型排污閥 |
不銹鋼，法蘭式，DN50 |
1 |
國標 |
|
轉子流量計 |
LZB-40(250-2500L/h) |
1 |
國標 |
|
閘閥 |
不銹鋼，法蘭式，DN50 |
2 |
國標 |
|
銅球閥 |
螺紋式DN15 |
4 |
國標 |
|
止逆閥 |
不銹鋼，DN40 |
1 |
國標 |
|
安全閥 |
不銹鋼，DN25 |
1 |
國標 |
|
截止閥 |
不銹鋼，法蘭式，DN40 |
1 |
國標 |
|
法蘭 |
不銹鋼，DN40 |
|
國標 |
|
不銹鋼，DN50 |
國標 |
||
|
活接、三通、 彎頭等 |
不銹鋼，與管路配套 |
1組 |
國標 |
|
管路 |
不銹鋼管 DN40、DN50 |
1組 |
國標 |
|
不銹鋼軟管 |
1 |
國標 |
|
|
電氣元件 |
數量 |
||
|
電源插頭 |
1個 |
||
|
4P空氣開關 |
1個 |
||
|
8路開關盒等 |
1組 |
||
|
上述不銹鋼均為SUS304材質。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
六、拆裝工具及試壓檢漏設備
|
序號 |
名稱 |
規格 |
單位 |
數量 |
|
1 |
管子鉗 |
450mm |
把 |
1 |
|
2 |
管子鉗 |
300mm |
把 |
1 |
|
3 |
活動扳手 |
12寸 |
把 |
1 |
|
4 |
活動扳手 |
10寸 |
把 |
1 |
|
5 |
呆扳手 |
17~19 |
把 |
1 |
|
6 |
呆扳手 |
22~24 |
把 |
1 |
|
7 |
兩用扳手 |
17mm |
把 |
1 |
|
8 |
兩用扳手 |
19mm |
把 |
1 |
|
9 |
兩用扳手 |
22mm |
把 |
1 |
|
10 |
兩用扳手 |
24mm |
把 |
1 |
|
11 |
木榔頭 |
2.5寸 |
把 |
1 |
|
12 |
穿心一字批 |
12寸（敲棒） |
把 |
1 |
|
13 |
螺絲一字批 |
小號 |
把 |
1 |
|
14 |
螺絲一字批 |
中號 |
把 |
1 |
|
15 |
螺絲十字批 |
小號 |
把 |
1 |
|
16 |
螺絲十字批 |
中號 |
把 |
1 |
|
17 |
水平尺 |
600mm |
把 |
1 |
|
18 |
直角尺 |
LG-ZT300 12"/300mm |
把 |
1 |
|
19 |
卷尺 |
3m |
把 |
1 |
|
20 |
普通游標卡尺 |
LG-W150 6"/0-150mm |
把 |
1 |
|
21 |
螺栓螺母 |
M12×45 |
套 |
10 |
|
22 |
螺栓螺母 |
M14×50 |
套 |
20 |
|
23 |
螺栓螺母 |
M14×55 |
套 |
10 |
|
24 |
生料帶 |
聚四氟乙烯 |
卷 |
4 |
|
25 |
法蘭墊片 |
DN40 |
片 |
10 |
|
26 |
法蘭墊片 |
DN50 |
片 |
10 |
|
27 |
安全帽 |
橘紅色 |
頂 |
3 |
|
28 |
試壓泵 |
SB-1.6手動 |
臺 |
1 |
|
29 |
實驗室推車 |
600*400mm |
臺 |
1 |
