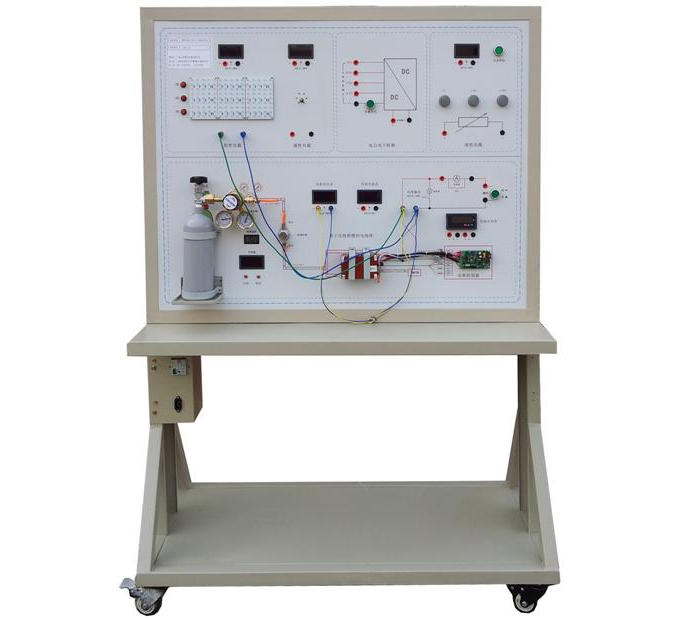

LGE-QHLY04型 汽車燃料電池系統實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
1.實現燃料電池系統的電壓、電流、功率、氫氣流量、氫氣壓力、電堆溫度、風扇電壓、環境溫度的檢測與顯示。
2.實現電堆溫度和尾氣排放控制。
3.制定燃料電池性能測試規則，建立電堆性能評價模型。
4.設計制作全檢測型燃料電池性能分析實驗系統平臺。
5.電堆功率100W，儀表由系統獨立12V 供電，系統耗氫1.5L/min，Labview 顯示界面編程。
6.線性負載60W、可選電子負載300W、阻性負載（LED陣列）50W。
7.針對風冷型燃料電池堆，通過調節風扇電壓，改變風扇轉速，控制電堆溫度；針對水冷型燃料電池堆，通過調節循環水泵電壓，改變冷卻水流量，控制電堆溫度，實現電堆的熱管理。設定電磁閥開閉周期和占空比，調節尾氣排放量，控制電堆內部濕度，實現電堆水管理。
8.應用所提供的線形負載（變阻器）和燈泡負載，通過觀察顯示儀表，初步了解電堆的電流、電壓和功率特性。利用所提供的電子負載，進行恒電流、恒電壓、恒功率和恒電阻實驗，繪制不同負載變化下的V－I 和P－I 曲線，研究電堆的輸出特性。燃料電池堆V－I 曲線繪制，空冷型燃料電池堆V－I 曲線。
9.燃料電池發電系統控制單元是整個實驗裝置的核心部分，通過控制燃料電池堆的溫度、氫氣壓力、空氣風量和尾氣排放，實現燃料電池發電系統的熱管理和水管理。針對不同負載，可研究恒電流、恒電壓、恒功率、恒電 阻等多種方式下的電堆特性，繪制相應的特性曲線。
10.通過調整和優化控制變量，確定*優操作條件，獲得*佳的系統輸出性能。針對不同類型電堆，通過比較電堆特性曲線，評價電堆性能。
二．實驗項目
1.線形負載和燈泡負載電堆性能實驗
2.恒值負載電堆性能實驗
3.不同溫度電堆性能曲線實驗
4.不同壓力電堆性能曲線實驗
5.不同尾氣排放量電堆性能曲線實驗
6.*佳電堆性能曲線實驗
7.不同類型電堆性能評價實驗
三、技術參數
1、外接電源：交流220V±10% 50Hz
2、工作電壓：直流12V
3、工作溫度：-40℃～+50℃
4、外形尺寸：1240*600*1700mm(長×寬×高)
