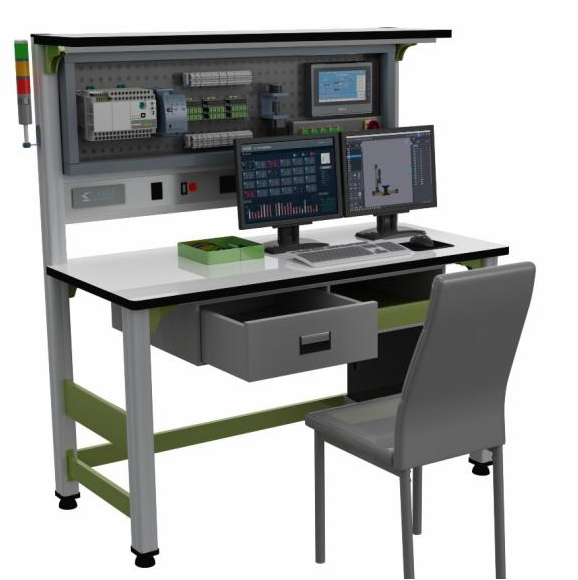

LGHL-05型 工業檢測與互聯網綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
LGHL-05型 工業互聯網綜合實訓平臺通過開放式的工業互聯網平臺將工業傳感器、數字孿生技術、MES系統、工業互網、邊緣計算為核心技術融合在一起，可以實現工業互聯網、人工智能、數字孿生、邊緣計算等多門制造數字化相關技術課程。平臺提供了豐富的SDK開發接口，所有模塊都可以進行二次開發，可以通過C#、labview、Python等工具進行二次開發。
二、工業互聯網傳感器平臺
1.電能計量傳感器
（1）能夠?qū)ζ脚_(tái)當前電壓、電流、有功功率、無功功率等用電情況進行實時監測；
（2）工作相數：1-3相；
（3）通信接口：RS485；
2.視覺相機采集模塊
（1）供電，DC12V供電；
（2）類型：標清半球機；
（3）像素：≥200萬
（4）照射距離：≥20m
（5）接口類型：以太網
3.溫濕度傳感器
（1）PVC白色塑料外殼，壁掛式，大液晶顯示；
（2）通過RJ45工業端子和智能節點連接，智能節點提供12V電源；
（3）量程：濕度0～100%RH，溫度-40～+80℃；
（4）精度：濕度±2.0%RH，溫度±0.3℃；
（5）RS485 Modbus通信協議；
4.光照度傳感器
（1）通過RJ45工業端子和智能節點連接，智能節點提供5V電源；
（2）傳感器工作電壓3.3v-5.5v；
（3）測量范圍0-65535lux
5.大氣壓力傳感器
（1）PVC塑料外殼，壁掛式安裝；
（2）氣壓測量范圍15-115kpa，精度±1.5kpa；
（3）接口類型RS485，ModBus協議；
（4）傳感器工作電壓DC12-36V，最大電流15mA，接通時間15ms；
（5）工作溫度-10-65℃，工作濕度0-90%RH；
6.噪聲傳感器
（1）PVC塑料外殼，壁掛式安裝；
（2）氣壓測量范圍15-115kpa，精度±1.5kpa；
（3）接口類型RS485，ModBus協議；
（4）傳感器工作電壓DC12-36V，最大電流15mA，接通時間15ms；
（5）工作溫度-10-65℃，工作濕度0-90%RH；
7.煙霧傳感器
（1）PVC塑料外殼，壁掛式或吸頂式；
（2）通過RJ45工業端子和智能節點連接，智能節點提供12V電源；
（3）電流：靜態電流100mA；報警電流120mA；
（4）預熱時間：1-2Min；
（5）報警濃度：10&LEL(報警誤差不大于5%LEL);
（6）工作環境；-10℃-50℃；<=95%RH
8.風速、風向傳感器
（1）準確度：±（0.3±0.03V）m/s（V代表風速值），風向±3度；
（2）分辨率：風速0.1m/s，風向1度；
（3）啟動風速：0.5m/s；
（4）供電：寬電壓：9~30V；
（5）信號：RS485，兼容modbus協議；
三、邊緣計算數據采集單元
1.嵌入式網關模塊
（1）所提供的嵌入式開發硬件支持與3D仿真平臺虛實仿真，能夠通過USB連接至三維仿真軟件實現虛實互動三維仿真控制；
（2）所提供的嵌入式開發硬件支持圖形化編程、Python編程以及C語言編程，并提供三種編程平臺的開發環境；
（3）主控模塊：采用雙核32位的MCU，板載2.4G的WIFI以及藍牙芯片，主頻230mHz，支持I2C.I2S.SPI.UART.CAN等多種通信協議。多種調整管理模式：Active模式、Modem-slep模式、Light-slep模式、Deep-slep模式、Hibernation模式；
（4）通信模塊：板載RS232接口、RS485接口、USART串口、以及USB通信功能，配置≥8路IO輸入輸出功能；
2.邊緣計算網關
（1）所提供的的邊緣計算網關模塊支持與3D仿真平臺虛實仿真，能夠通過USB連接至三維仿真軟件實現虛實互動三維仿真控制；
（2）提供Python編程與集成開發環境，軟件配套多種工業總線及數據通信的開發與應用，支持Modbus-DTU、Modbus-TCP、TCP、UDP、HTTP、MQTT以及串口通信協議，配置SDK開發包；
（3）邊緣計算模塊：主控≥4核四核Cortex-A55，1.8GHz，內存≥4GB，支持NPU圖形加速，支持1080P@60fps/4K@60fps，儲存：內存卡卡槽，可拓展至1T存儲，內置32G高速讀卡器；
（4） 接口：配置10/100/1000M自適應以太網口*1，USB2.0接口*3，USB3.0接口*1，音頻輸入輸出接口，紅外接收接口；
（5）擴展接口：配置RS232接口、RS485接口，并配置調試模塊；
四、工業PLC可編程單元
1.工業PLC模塊
（1）數字量：16入10出 模擬量2入1出
（2）帶1路485口，支持ADPRW指令
（3）帶2路高速脈沖輸出
（4）絕緣回路：光耦隔離
（5）通訊接口：RS485，RS422，RJ45 支持ModbusRTU,ModbusTCP協議
（6）供電：DC24V,帶防反接保護
（7）虛實仿真：支持與工業3D仿真軟件虛實仿真，能夠?qū)崿F(xiàn)以真實的PLC控制虛擬化工廠模型；
2.PLC可編程HMI模塊
（1）顯示尺寸≥7英寸；
（2）分辨率≥800*480；
（3）觸摸面板≥4線高精度觸摸；
五、實訓平臺參數
1.采用斜面式實訓臺，具備一定人體功能學；
2.采用鋁合金/鈑金材質，配置調節地腳；
3.具有模塊化分區，配置接線端子、交流電源模塊、直流電源模塊、端子臺模塊，符合人體功能學；
4.尺寸≥長60CM*寬80CM*高160CM
5.配置電源保護及總開關模塊
