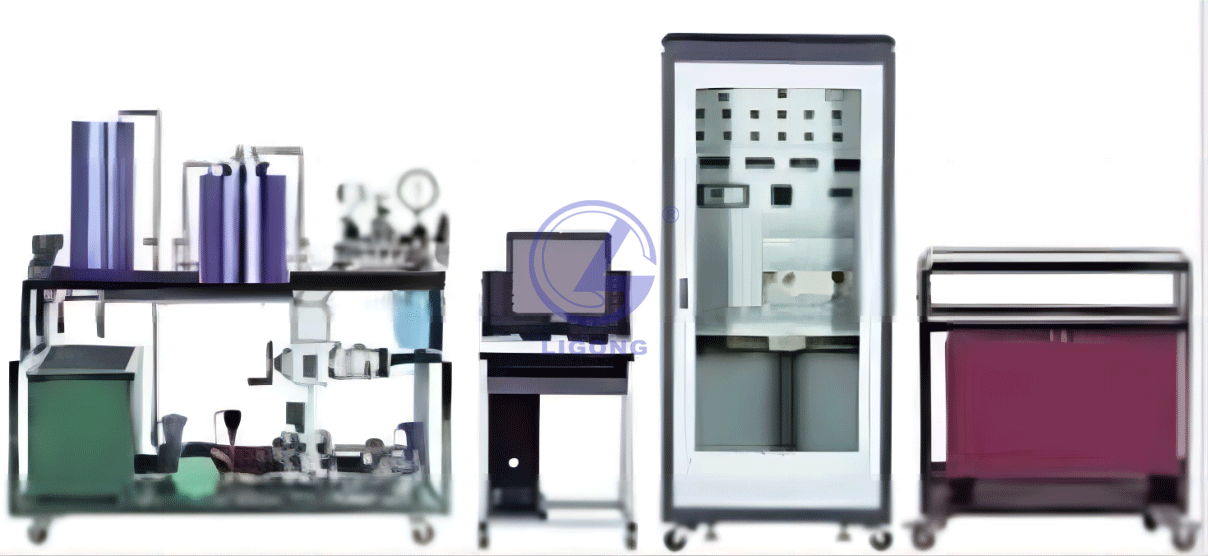

LGH-X12型 工業自動化儀表實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
“工業自動化儀表實訓平臺”主要是根據《熱工測量參數及儀表》、《熱工儀表及自動裝置》、《熱工測量》、《熱工過程自動調節》、《熱力過程自動化》、《化工測量及儀表》、《檢測技術及儀表》、《熱工自動化及儀表》、《過程控制》等課程實訓教學的需要而研制的。主要培養面向火電廠、熱電廠、化工、冶金等行業的大、中型企業，從事熱工儀表及自動裝置的安裝、維護與調試、工業自動化儀表維修及計算機控制系統的操作及維護等工作的技術人才。
二、系統特點
本裝置采用控制柜和對象系統分體式設計，造型美觀大方
本平臺是典型化工和典型熱工自動化儀表的結合，為化工廠過程控制及熱工自動化儀表自動化控制的結合，功能豐富強大，實訓室能高效的使用設備，能更高更好的利用資源
傳感器的二次測量儀表通過航空電纜連接，方便學生在現場進行各項操作
可實現對電力行業的各種儀表以及常用熱工參數的檢測、測量，并且進行相關的校驗，對儀表有更深入的認識。對象系統設計美觀，開放性好，為學生實訓提供了一個較好的操作對象，對象系統為不銹鋼框架，所有器件均為不銹鋼和鋁合金設計被控參數囊括了流量、壓力、液位、溫度四大熱工參數無紙記錄儀、兩塊智能調節儀以及流量積算儀均帶有RS485通訊功能，通過計算機可進行上位機監控實訓，其中無紙記錄儀帶有OPC軟件通訊功能裝置設有故障設置箱，可對學生進行11項排故考核對象系統設計美觀，開放性好，為學生實訓提供了一個較好的實訓對象
三、技術性能
1.供電電源：單相三線～220V±10% 50Hz
2.工作環境：環境溫度范圍為-5～+40℃ 相對濕度＜85%（25℃）海拔＜4000m
3.裝置容量：＜4kVA
4.控制平臺外形尺寸：60cm×80cm×180cm
5.對象系統外形尺寸：160cm×75cm×154cm
6.裝置具有接地保護、漏電保護（漏電保護空氣開關、電流型漏電保護器壓）功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型導線。各種電源及儀表均有可靠的自保護功能。強弱電連接線采用不同結構的插頭、插座，防止強弱電混接。
四、系統組成
（一）被控對象（不銹鋼框架）：
1.動力系統：1套
2.水箱：2套
3.儲水箱：1套
4.液位檢測三路：擴散硅壓力變送器、電容式壓力變送器和壓阻式差壓變送器
5.流量檢測三路：電磁流量計、渦輪流量計和孔板流量計
6.壓力檢測兩路：電容式差壓變送器和管道靜壓變送器
7.溫度檢測五路：PT100熱電阻、管道PT100熱電阻、Cu50熱電阻、K及S分度熱電偶
8.電動執行機構：1套
9.壓力校驗臺：1套
10.管式電阻爐：1套
11.軟管及管道：若干
12.冷端溫度補償器：2個
13.閥門：若干
（二）控制系統：
1.對象控制柜:1套
2.故障設置箱：1套
3.接線盒：1個
4.智能調節儀：2個
5.流量積算儀：1個
6.無紙紀錄儀：1個
7.閃光報警儀：1個
8.智能巡檢儀：1個
9.氧量分析儀：1個
10.溫度動圈調節儀：1個
11.直流毫安表：1個
12.三菱變頻器：1個
13.溫度變送器：2個
14.開關電源：1個
15.單相調壓模塊：1個
16.漏電保護器：1個
17.控制開關：2個
18.電壓指示表：1個
（三）實驗室智能電源安全管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。（10臺以上配置）
主要功能：
（1）上電系統自測
★1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
2）故障內容有相應文字顯示。
★3）對故障進行語音報警。
（2）運行檢測保護
★1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
2）對故障進行語音報警。
3）保護閥值可進行現場設置。
（3）漏電功能測試
★1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
（4）過壓保護
1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
2）對應的“過壓相”進行文字顯示。
3）語音播報“線路過壓，請注意”。
（5）過流保護
1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
2）對應的“過流相”進行文字提示。
3）語音播報“線路過流，請注意”
（6）漏電保護
1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
2）對“漏電”進行文字顯示。
3）語音播報“線路漏電，請注意”。
（7）電源監控
1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
3）高壓保護電壓設置：設置范圍<300V，輸入1A;動作時間：2-5S，輸入單位0.1S
4）欠壓保護電壓設置：設置范圍：>154V，輸入單位1V；動作時間：2-5S，輸入單位0.1S
5）過流保護電流設置：設置范圍：<20A,輸入單位0.01A;動作時間：0.5-2S，輸入單位0.1S
★投標時實物演示帶★項功能。
（四）云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示。（需提供演示）
(2)輸入開關監控，輸出開關等數字量控制。（需提供演示）
(3)遠程控制啟停狀態，給定輸出電壓值的。（需提供演示）
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
（10）為保證軟件正版，需提供云智能實驗室安全管理系統軟件著作權證書原件備查，并提供（1-4）項演示視頻。
（五）配件：
為了完成相關的實訓項目，本裝置配有直流電位差計（測量、輸出電勢用）、直流電阻箱（外接電阻用）、秒表（流量計校驗用）、壓力校驗儀和標準壓力表（校驗用）等。另外本裝置還配日常維護用的活動扳手、長柄十字螺絲刀、生料帶、RS485轉RS232轉換器、航空電纜線一根、實訓指導書及連接導線測力稱重儀表、轉速測量儀表、機械位移量測量儀表、振動測量儀表、濁度儀、電壓/電流表、功率表、功率因數表、工頻周期表、定時/計數器等。
豪華電腦桌：1臺
五、基本實訓項目
（一）系統認識
1.裝置硬件組成
2.系統軟件介紹
（1）離心泵的工作原理和主要部件
（2）離心泵的性能參數和特性曲線
（3）電動調節閥工作原理概述
（4）電動調節閥的流量特性測試實訓
（5）電動調節閥的流量系數
（6）電動調節閥的主要技術參數
（7）無紙記錄儀的認識和使用
（8）智能調節儀的認識和使用
（9）流量積算儀的認識和使用
（10）閃光報警器的工作原理認識和使用
（11）智能巡測儀的工作原理認識和使用
（12）氧量分析儀的工作原理認識和使用
（13）溫度動圈指示儀的工作原理認識和校驗
（14）變頻器的工作原理認識和使用
（15）壓力校驗儀的工作原理認識和使用
（16）電磁流量計的工作原理認識和校驗
（17）渦輪流量計的工作原理認識和校驗
（18）孔板流量計的工作原理認識和標定
（19）電容式液位傳感器的工作原理認識和校驗
（20）差壓變送器的工作原理認識和使用
（21）電容式液位傳感器的工作原理認識和校驗
（22）擴散硅液位傳感器的工作原理認識和校驗
（23）差壓液位傳感器的工作原理認識和校驗
（24）電容式差壓變送器的工作原理認識和使用
（25）擴散硅壓力變送器的工作原理認識和使用
（26）熱電偶的工作原理認識和校驗
（27）壓力變送器的校驗
（28）三相異步電動機的變頻控制
（29）Pt100鉑熱電阻的工作原理認識和使用
（30）Cu50銅熱電阻的工作原理認識和使用
（31）傳感器的零點和遷移
（32）單回路與串級控制系統概述
（33）水箱液位定值控制
（34）管道壓力定值控制
（35）管道流量定值控制
（36）孔板流量定值控制
（37）管道批量流量控制
（38）加熱水箱溫度定值控制
（39）管式電阻爐的溫度定值控制
（40）水箱液位與管道流量的串級控制
（41）加熱水箱溫度與流量串級控制
（42）無紙記錄儀現場實時曲線察看
（43）S分度熱電偶輸出排故
（44）K分度熱電偶輸出排故
（45）PT100熱電阻排故
（46）Cu50熱電阻排故
（47）擴散硅液位變送器排故
（48）電動執行器位置反饋信號輸入排故
（49）渦輪流量計信號輸出排故
（50）智能調節儀Ⅰ輸出電流信號排故
（51）智能調節儀Ⅱ輸出電流信號排故
（52）智能調節儀ⅠAL1繼電器輸出排故
（53）智能調節儀ⅡAL2繼電器輸出排故
（54）MCGS工控組態軟件組態和控制排故
六、軟件介紹
MCGS工控組態軟件
1.能夠?qū)υO(shè)定值、輸出值、P、I、D及各類可寫參數進行操作，還可修改程序算法，觀看動態變化棒圖顯示、測量值實時曲線、歷史曲線、數據報表、實訓指導書等。
2.上位機監控軟件及OPC服務器軟件
通過上位機監控軟件，可實現四通道檢測數據實時曲線的繪制，另通過OPC服務器軟件可直接掛接到MCGS組態軟件OPC服務器上，可直接將本無紙記錄儀通道數據在組態軟件中組態開發。
