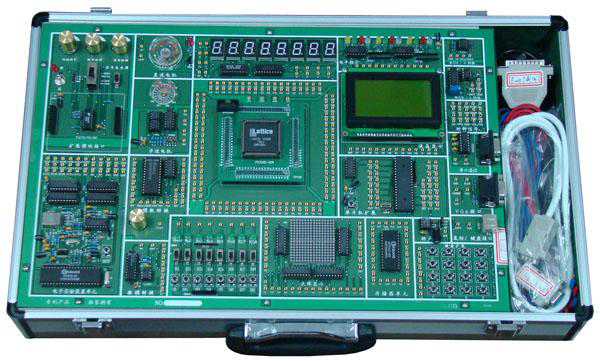

LG-E208型 多功能EDA實驗箱
品牌：理工偉業 咨詢電話：010-82827827 82827835
LG-E208型 多功能EDA實驗箱是一種多功能、高配置、高品質的EDA教學與開發設備。適用于各層次高等院校的EDA教學、課程設計和畢業設計，也適用于科研所項目開發。
一、產品特點
（1）該系統采用“主板（基本實驗系統）+適配板（下載板）”的雙板式結構，配置靈活，適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載，包括可對不同工作電壓CPLD/FPGA的編程，且在編程中無須做任何跳線切換即能自動識別主系統上的芯片，安全可靠，適合學生高密度的實驗操作。
（2）該系統提供良好的混合電壓（MV）兼容功能，具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此，用戶可避免單5V的EDA實驗系統過時淘汰之慮。
（3）該系統可編程PLD器件與實驗模塊的連接全部采用自主連線，在PLD器件有限資源條件下，*大限度的連接上盡可能多的輸入輸出器件和實驗模塊?？赏耆珴M足從簡單數字電路到復雜數字系統的設計實驗。且PLD的I/O資源完全開放，也可借助該開發系統完成相關開發項目。
（4）LG-E208型 多功能EDA實驗箱上增加了我公司的*產品“電子實驗模擬演示裝置”模塊，通過它我們把一些復雜的實驗系統諸如電梯控制系統、刀庫控制系統軟件化，即把這此實驗系統做成軟件動畫的形式，然后用CPLD/FPGA器件編程來控制它們，以此來達到控制真實系統的效果。通過這個裝置我們可以擴展十多個具有實際價值的實驗，使學生的實驗更接近于實際系統和項目的開發。
二、系統硬件資源配置
（一）可選適配卡資源（標配1032實驗卡）
（1）1032實驗卡：Lattice公司6000門CPLD器件，配下載電纜；
（2）EP1K30實驗卡：Altera公司30000門FPGA器件，配下載電纜；
（3）EP1K100實驗卡：Altera公司100000門FPGA器件，配下載電纜；
（4）EP1C6T144實驗卡：Altera公司150000門FPGA/SOPC器件，帶配置芯
片：EPCS4（4Mbits），配下載電纜。
（5）EP1C12TQ240實驗卡：Altera公司300000門FPGA/SOPC器件，帶配置芯
片：EPCS4（4Mbits），配下載電纜。
（6）PAC10實驗實驗卡：Lattice公司模擬EDA器件，配下載電纜。
（7）PAC20實驗實驗卡：Lattice公司模擬EDA器件，配下載電纜。
（二）LG-E208主板硬件資源
|
（1）主板可與多種下載板相適配；
（2）8位動態掃描顯示電路；
（3）12位發光二極管顯示電路；
（4）8位二檔開關及其電平指示電路；
（5）8位按鍵開關電路；
（6）電子音響模塊；
（7）16*16 LED點陣顯示模塊；
（8）128*64 LCD的液晶顯示模塊；
（9）A/D 0809轉換器模塊；
（10）D/A 0832轉換器模塊；
（11）時鐘信號源：24MHZ、12MHZ、6MHZ、3MHZ、1.5MHZ、75OKHZ、65536HZ、32768HZ、16834HZ、8192HZ、4096HZ、1024HZ、256HZ、64HZ、16HZ、8HZ、4HZ、2HZ、1HZ、1/2HZ；
（12）MCS-51單片機擴展電路；
|
（13）一個四相步進電機；
（14）一個4*4小鍵盤；
（15）一個5V直流電機；
（16）配有存貯器EPROM27256；
（17）串行A/D轉換TLC549；
（18）串行D/A轉換TLC5620；
（19）一個RS232接口；
（20）一個VGA接口；
（21）一個PS/2（鍵盤、鼠標）接口；
（22）模擬可編程器件擴展模塊（PAC10、PAC20、PAC80）；(選配)
（23）波形發生器電路
（24）電子實驗模擬驗示裝置模塊電路；
（25）可選配擴展高速A/D、D/A轉換模塊；（26）可選配擴展USB接口擴展模塊；
|
數字系統設計實驗項目：
（1）七人表決器
（2）格雷碼變換電路
（3）BCD碼加法器
（4）四位全加器
（5）英語字母顯示電路
（6）四位并行乘法器
（7）設計基本觸發器
（8）設計74LS160計數器功能模塊
（9）正負脈寬數控調制信號發生器
（10）序列檢測器
（11）四位移位乘法器
硬件模塊實驗項目
（12）ADC0809模數轉換實驗
（13）D/A轉換器DAC0832
（14）步進電機控制實驗
（15）LED點陣顯示實驗
（16）鍵盤擴展實驗
（17）時鐘顯示實驗
（18）LCD液晶顯示（LCD）
（19）VGA彩條信號發生器
（20）硬件電子琴電路實驗
（21）RS232串口實驗
（22）PS/2 鍵盤接口邏輯設計
（23）串行D/A轉換器TLC5620
（24）串行AD轉換器TLC549
LG-DAQ01型數控式實驗演示裝置實驗項目

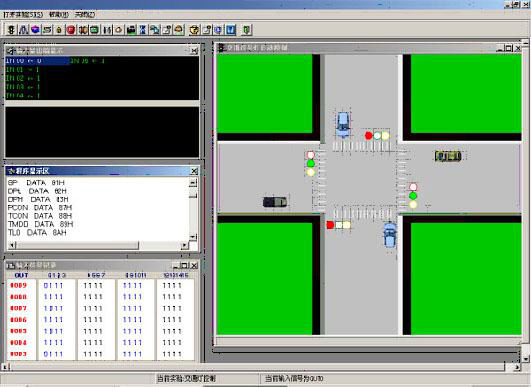

（25）交通信號燈的自動控制
（26）機器人自動掃雷
（27）加工中心刀庫捷徑方向選擇控制
（28）驅動步進電機的控制
（29）舞臺燈控制

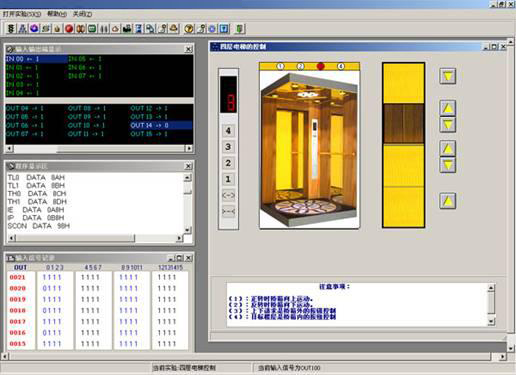

（30）四層電梯控制
（31）LED數碼管顯示控制實驗

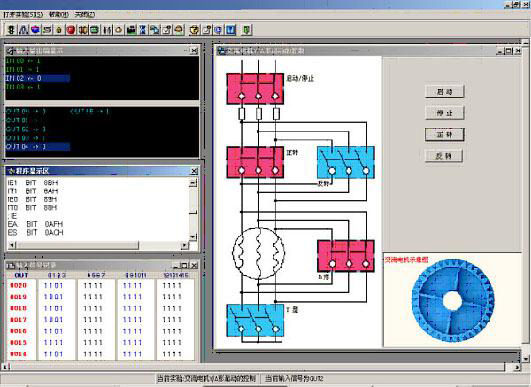

（32）交流電機Y/△形啟動的控制
（33）液體混合裝置的自動控制
（34）水塔水位自動控制
（35）四級傳送帶的模擬運行

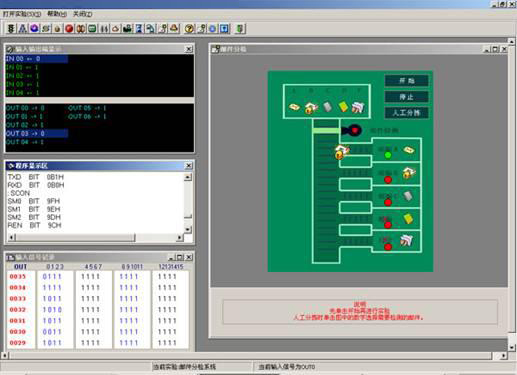

（36）郵件分揀
（37）數字邏輯分析儀
（38）溫度壓力實驗
（39）連線自動檢測
模擬可編程器件實驗項目（選配模塊）
（40）IspPAC10增益的設定與調整；
（41）IspPAC10增益的放大與衰減；
（42）IspPAC10二階濾波器的實現；
（43）IspPAC10電橋測量實驗；
（44）ISPPAC20設計數/模轉換實驗；
四、LG-DAQ01型 數控式實驗演示裝置上位軟件部分截圖
