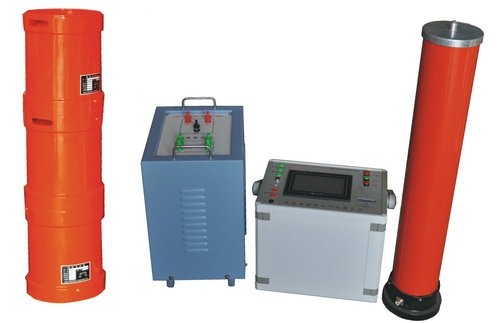

YDX系列 調頻調感諧振升壓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
●諧振升壓系統本身既能工作在變頻狀態采用改變頻率的方式來調頻，又能工作在工頻狀態采用調感的方式來調諧
●諧振升壓裝置控制源采用變頻控制源，其輸出頻率為30～300Hz，
●電抗器采用積木式多節電抗體，既可以串聯，又可以并聯，每節電抗器電感量單獨連續可調。
●特別是對發電機和變壓器試驗時，有時要求要在50±2Hz下進行試驗，使用工頻諧振很難的在工頻下完全找到諧振點，采用調頻調感型諧振升壓裝置可以先調感在50Hz下初步找到諧振點，再用調頻的方式可以在50±2Hz條件下準確找到諧振點，這樣Q值大大提高，設備體積和重量大大減少，所需電源容量也大大減少，適合現場使用。
二、主要技術參數：
●額定輸出電壓：0～1000kV（AC有效值）及其以下；
●輸出頻率：30～300Hz；
●諧振電壓波形：純正弦波，波形畸變率<1.0%
●*大試驗容量：300kVA及其以下；
●工作制：滿功率輸出下，一次連續工作時間30分鐘；
●品質因數：30～80；
●頻率調節靈敏度：0.1Hz，不穩定度<0.05%
●工作電源：380V±15%/50Hz±5%
●環境溫度：<40°C
●環境濕度：<90%
三、參數配置：
● YDX-100-75調頻調感諧振升壓裝置
控制電源 6kW
激勵變 5kV/0.75A
電抗器 （可調）36kV/0.75A（160H～1600H）
分壓器 100kV 1.5級
適用范圍 工頻條件下110kV及其以下所有中性點分級絕緣的電力變壓器35kV及其以下所有電力變壓器； 220kV容量不大于240MVA的所有中性點分級絕緣的電力變壓器； 10kV電纜≤1000M（30立方米35kV電纜≤250M（30立方米）；
●YDX-40-120調頻調感諧振升壓裝置
控制電源 6kW
激勵變 2kV/3A
電抗器 （可調）40kV/0.75A（160H～1600H）
分壓器 60kV 1.5級
適用范圍 工頻下對地電容小于0.24uF的所有發電機
