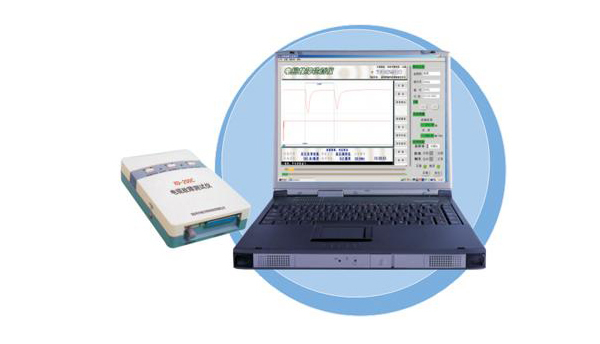

XD-200C型 電纜故障測試儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、功能特點
●可測試各種型號35KV以下電壓等級的銅鋁芯電力電纜、同軸通信電纜和市話電纜的各類故障，如開路故障、短路故障、高阻閃絡性故障和高阻泄漏性故障。
●具有多種測試方法，如低壓脈沖法、沖擊高壓電流取樣法、直流高壓閃絡法等。
●由于筆記本電腦是電池供電，而數據采集器使用的是電腦的電源，再配以先進的電流取樣技術，使該系統真正做到操作人員和測試儀完全與高壓隔離，抗干擾能力強，同時保證了測試可靠性和人機的安全。
●前置采樣測量單元采用先進的信號處理技術，全漢化大屏幕顯示，測試波形特征清晰易辯，使得電纜故障分析更容易掌握。
●采用基于Windows平臺的軟件，更具人性化設計，操作簡便。
●公司開展的網上服務業務更加方便用戶，只要您將測試波形通過E-mail發給我們，您在當天即可得到專家的分析和指導。公司定期還會將收集到的各類電纜故障波形及其分析結果通過E-mail發給您，使您很快也會成為電纜故障測試專家。
●雙通道同屏對比數據處理技術，有利于您進行波形的對比分析。
二、主要技術參數
●*大測距: 15Km
●測量盲區: 沖擊電流取樣法盲區小于10m
低壓脈沖法盲區小于20m
●脈沖幅度: 在50Ω時不小于250V。
●脈沖寬度: 短距離（0.2μs）、中距離（2μs）、遠距離（4μs）三種。
●采樣頻率: 48MHz、24MHz、12MHz、6MHz。
●系統測量誤差：主機測量結果再配合數顯同步定點儀測量，系統誤差小于50cm。
●讀數分辨率: V/2f V 電波在電纜中的傳播速度（m/μs） f 采樣頻率（MHz）。比如油浸紙電纜的傳播速度為V=160m/μs，用f=40MHz采樣， 則讀數分辨率為160/（2×40）＝2m
●預置了5種電纜介質的電波傳播速度：油浸紙：160m/μs；交聯聚乙烯：172m/μs；聚氯乙烯：184m/μs；以及其它非動力電纜的電波傳播速度的設置（自選介質）。對于其它非動力電纜，可以在輸入該電纜的已知全長后測出電波在該電纜中的傳播速度。
●采樣方式：電流取樣法。低壓脈沖法
●電源：直接取自USB接口，電流不大于260mA。在筆記本電腦充滿電的情況下，儀器可連續工作約1.5小時。
●數據采集器：208×140×50mm,
