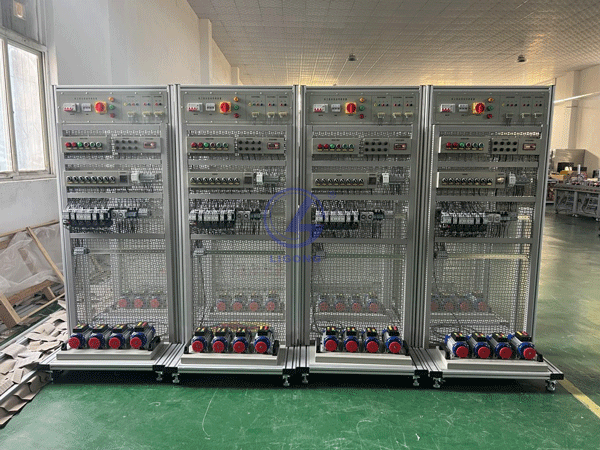

LGDT-01型 電力拖動安裝與調試平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
1、標準控制屏
控制屏應采用立式結構，由網孔板、安全防護隔板、支撐架及支撐條、4只萬向輪、空氣開關、開關電源、插座等組成，平臺中全部單元模塊都安裝在標準控制屏上。
具體要求如下：
標準控制屏尺寸不小于H2000*W800*D800mm；
網孔板：冷軋鋼板≥2mm、底板撐條≥5mm。面板≥1750*800mm；
支撐架及支撐條≥800*800mm；
為保證產品為成熟產品（要求提供產品設計圖紙、圖片或宣傳彩頁）
2、電源控制模塊
設有4P20A（帶漏電保護）空氣開關、接觸器、電源指示燈、上電啟動按鈕、急停按鈕、3位按鈕盒、電源輸出端子排等組成，具有可靠安全保護功能。采用接線端子和接地端子。
3、電動機組
（1）交流雙速電機1臺
額定電壓： 380V，
額定電流：≥0.7A；
功率：≥0.18KW；
轉速：≥1400/800r/min；
需帶速度繼電器，輸出2組NO/NC。
（2）三相交流異步電動機3臺
額定功率：≥0.18KW；
額定電壓：380V/660V；
防護等級：IP54;
轉速： 1400r/min
4、常用電氣材料
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
斷路器 |
4P帶漏保C16 |
個 |
1 |
|
2 |
圓筒帽型熔斷器支持件（底座） |
RT18-32（X） |
個 |
6 |
|
3 |
熔斷器保險芯2A |
RT18-2A 10*38 |
個 |
2 |
|
4 |
熔斷器保險芯3A |
RT18-3A 10*38 |
個 |
4 |
|
5 |
交流接觸器 |
CJX2 3開1閉 |
個 |
11 |
|
6 |
熱過載繼電器 |
NR2 1開1閉 |
個 |
6 |
|
7 |
接觸器輔助觸頭 |
F4-22 2開2閉 |
個 |
9 |
|
8 |
中間繼電器 |
RJ2S-CLD-D24 |
個 |
5 |
|
9 |
中間繼電器插座 |
SJ2S-05B |
個 |
5 |
|
10 |
時間繼電器 |
H3Y-2 8腳 線圈AC220V 0-30秒 |
個 |
2 |
|
11 |
時間繼電器插座 |
PYF08A-E |
個 |
2 |
|
12 |
中間繼電器 |
JZC1-44 AC220V |
個 |
4 |
|
13 |
行程開關 |
LXJM1-8112 |
個 |
2 |
|
14 |
紅按鈕（Φ22） |
YJ139-LA38A-11BN 1開1閉 |
個 |
2 |
|
15 |
綠按鈕（Φ22） |
YJ139-LA38A-11BN 1開1閉 |
個 |
2 |
|
16 |
黃按鈕（Φ22） |
YJ139-LA38A-11BN 1開1閉 |
個 |
2 |
|
17 |
急停按鈕（Φ22） |
YJ139 LA38-11ZS 2閉 |
個 |
1 |
|
18 |
轉換開關（Φ22） |
LA38-11X 1開1閉 |
個 |
1 |
|
19 |
按鈕盒 |
|
個 |
2 |
|
20 |
紅色指示燈(Φ22) |
AD16-22DS AC220 |
個 |
1 |
|
21 |
綠色指示燈(Φ22) |
AD16-22DS AC220 |
個 |
1 |
|
22 |
黃色指示燈(Φ22) |
AD16-22DS AC220 |
個 |
1 |
|
23 |
標示牌 |
黑 Φ22 |
個 |
11 |
|
24 |
2.5mm²端子蓋 |
D-ST2.5 3030417 |
片 |
15 |
|
25 |
2.5mm²灰色端子 |
ST2.5 3031212 |
片 |
50 |
|
26 |
2.5mm²黃綠色端子 |
ST2.5-PE 3031238 |
片 |
5 |
|
27 |
終端固定件 |
CLIPFIX35 3022218 |
片 |
10 |
|
28 |
安裝螺絲 |
|
批 |
1 |
5、常用耗材
|
序號 |
配置名稱 |
規格型號 |
單位 |
數量 |
|
1 |
多股軟線 |
RV 1.0mm2 黃色 |
米 |
20 |
|
2 |
多股軟線 |
RV 1.0mm2 綠色 |
米 |
20 |
|
3 |
多股軟線 |
RV 1.0mm2 紅色 |
米 |
20 |
|
4 |
多股軟線 |
RV 1.0mm2 黃綠色 |
米 |
20 |
|
5 |
多股軟線 |
RV 1.0mm2 淡藍色 |
米 |
20 |
|
6 |
多股軟線 |
RV 0.75mm2 紅色 |
米 |
50 |
|
7 |
多股軟線 |
RV 0.75mm2 淡藍色 |
米 |
50 |
|
8 |
管形預絕緣端頭 |
E1008 紅色 |
包 |
1 |
|
9 |
管形預絕緣端頭 |
E1008 黃色 |
包 |
1 |
|
10 |
管形預絕緣端頭 |
E1008 綠色 |
包 |
1 |
|
11 |
管形預絕緣端頭 |
E1008 藍色 |
包 |
1 |
|
12 |
管形預絕緣端頭 |
E0508 紅 |
包 |
1 |
|
13 |
管形預絕緣端頭 |
E0508 藍 |
包 |
1 |
|
14 |
扎帶 |
3*120mm |
包 |
1 |
|
15 |
線號管 |
1.0mm2 |
米 |
5 |
|
16 |
PVC鋸齒線槽 |
W40*H60mm 灰色 |
米 |
10 |
|
17 |
通用C45鋁導軌 |
35*7.5*1.1mm ，帶孔 |
米 |
4 |
