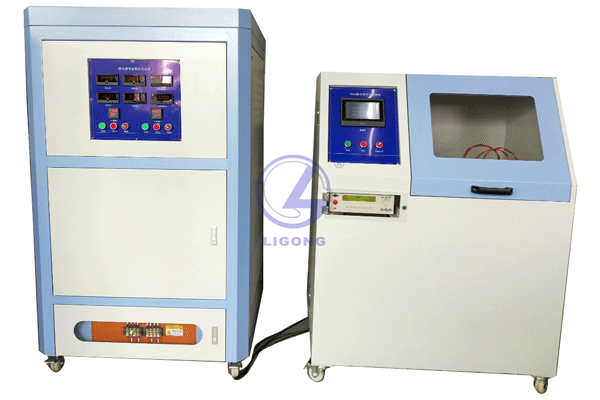

LGC-PD01型 低壓電器動作試驗臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、設備概述
低壓電器動作試驗臺用于測試交流與直流繼電器的以下性能：
1、繼電器的線圈電阻；
2、繼電器的線圈溫升；
3、繼電器觸點吸合與釋放電壓；
4、繼電器觸點接觸電阻；
5、繼電器觸點吸合與釋放時間；
6、繼電器觸點機械壽命；
7、繼電器觸點電氣壽命；
8、繼電器絕緣電阻測試；
二、技術參數
1、繼電器的線圈電阻測試
（1）測量范圍 0 –1000.0Ω
（2）分辨率：0.1Ω
（3）測量誤差 ±2%
2、繼電器線圈溫升
（1）溫度測量：4路探頭；
（2）測試溫度：0~200度測量，溫度分辨率0.1度，精度2%；
（3）熱電偶型號：T型；
2、繼電器觸點吸合與釋放電壓
（1）測量范圍DC 0—30V,電流0~1A
（2）分辨率：0.1V
（3）測量誤差 ±1% +20mV
（4）測量范圍AC 0—250V 電流0~2A
（5）分辨率：0.1V
（6）測量誤差 ±1% +0.1V
3、繼電器觸點接觸電阻
（1）測試電阻使用的電流為直流6V 1A
（2）電阻測量范圍 0 – 200mΩ
（3）分辨率0.01 mΩ測量誤差 ±2%±2% mΩ
4、繼電器觸點吸合與釋放時間
（1）測量吸合時間：0~1000ms
（2）分辨率：1 ms
（3）測量誤差 ±1%
（4）測量釋放時間：0~1000ms
（5）分辨率：1 ms
（6）測量誤差 ±1%
5、繼電器機械壽命測試
（1）接通時間：1~999.9s
（2）斷開時間：1~999.9s
（3）測試次數：1~99999999次可設定
（4）線圈供電：DC 0~30V
（5）線圈供電：AC 0~300V
6、繼電器電氣壽命測試
（1）負載電壓：單相 110~300V可調
（2）負載電流：單相1～30A可調
（3）功率因數：0.3~1
（4）負載路數：1路
（5）通電時間：1~999.9s
（6）斷電時間：1~999.9s
（7）測試次數：1~99999999次可設定
（8）線圈供電：DC 0~30V
（9）線圈供電：AC 0~300V
7、繼電器絕緣電阻測試
（1）電壓：250/500/750/1000V
（2）絕緣電阻：1~9999MΩ
8、控制系統:PLC+觸摸屏
9、機械與電氣壽命：4工位，共用1路負載
性能測試：1工位
