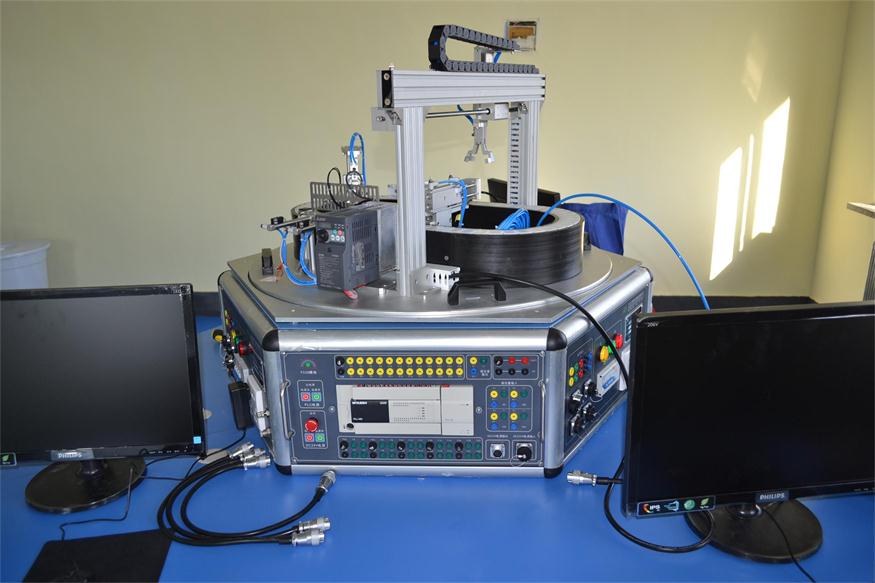

PLC技能實訓工作島
一、功能
1. 該設備需要用工作任務確定課程目標，選擇課程內容，制定專業教學計劃
2. 將課本結合中有關課程通過工作任務的訓練結合在一起，實現將工作任務量化為多各子任務，貫徹的新理念
3. PLC技能工作島需要很多PLC技能的實訓任務多種技術進行結合運用
4. PLC技能工作島采用適合協作實訓
5. PLC技能工作島需要能力培養為目標
6. 有不少六個典型工作任務，每個工作任務中需要有其核心內容，投標現場需提供實物
7. 工作任務該系統涵蓋了維修電工的初級、中級、高級及部分技師實訓內容
二、技術參數
1. 工作臺尺寸：≤2500mm（直徑）×775mm（高）
2. 技能工作島由能同時容納不少于6名學生在設備上進行操作，配置6臺 相當于或優于ThinkM910T I7-7700(主頻3.6)/16G/2T/DVDRW/GT730 2G獨顯/DOS/Q270主板/18L配19.5顯示器，配置6個學生椅
3. 工作臺：桌體采用≤1.5mm厚的鋼板做骨架
4. 設置有存儲柜采用≤25mm厚的實外表面貼防火板
5. 六邊形實訓控制屏，桌邊倒圓弧處理提（供證明文件包括不限于圖紙設計方案等）。
6. 作業面均配置有電源、氣源及主機系統，面板按鍵為特殊設計，具有保護功能。
7. 載重約60Kg，操作平臺能多角度旋轉，平臺采用≤10mm厚鋁板，內置有直徑為≤850mm的平臺
三、基本配置
1. 物料送揀典型任務模型：
1) 該任務模擬多種功能（供證明文件包括不限于圖紙設計方案等）
2) 有開發接口
3) 開發接口由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
2. 智能存儲典型任務模型：
1) 模型有多種等組成
2) 該任務模擬多種功能
3) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
3. 三相異步電動機任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學
4. 自動化裝調任務模型：該任務不同的元器件等組成
5. 觸摸屏任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
6. 基礎任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
21. PLC及配件：
PLC安裝導軌，PLC電源模塊,PLC CPU系列，模擬量擴展模塊4輸入2輸出，DP通訊模塊，SIMATIC存儲卡 4M
采用西門子或優于西門子等國際品牌產品
1、S7-1500安裝導軌6ES7590-1AE80-0AA0
2、CPU 1511-1 PN 6ES7511-1AK00-0AB0
3、存儲卡6ES7954-8LC02-0AA0
4、數字量輸入，DI 16x24VDC HF 6ES7521-1BH00-0AB0
5、前連接器，直插式工藝 6ES7592-1BM00-0XB0
6、數字量輸出6ES7522-5FF00-0AB0 DQ 8x230VAC/2A ST
7、負載電源 PM 70W 6EP1332-4BA00 120/230 V AC，24 V DC，3 A
8、數字 I/O 6ES7223-1PL32-0XB0 16 DI，24V DC / 16 DO，繼電器
9、模擬量輸出6ES7232-4HB32-0XB0 2 AO；14 位
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1. 該設備需要用工作任務確定課程目標，選擇課程內容，制定專業教學計劃
2. 將課本結合中有關課程通過工作任務的訓練結合在一起，實現將工作任務量化為多各子任務，貫徹的新理念
3. PLC技能工作島需要很多PLC技能的實訓任務多種技術進行結合運用
4. PLC技能工作島采用適合協作實訓
5. PLC技能工作島需要能力培養為目標
6. 有不少六個典型工作任務，每個工作任務中需要有其核心內容，投標現場需提供實物
7. 工作任務該系統涵蓋了維修電工的初級、中級、高級及部分技師實訓內容
1. 工作臺尺寸：≤2500mm（直徑）×775mm（高）
2. 技能工作島由能同時容納不少于6名學生在設備上進行操作，配置6臺 相當于或優于ThinkM910T I7-7700(主頻3.6)/16G/2T/DVDRW/GT730 2G獨顯/DOS/Q270主板/18L配19.5顯示器，配置6個學生椅
3. 工作臺：桌體采用≤1.5mm厚的鋼板做骨架
4. 設置有存儲柜采用≤25mm厚的實外表面貼防火板
5. 六邊形實訓控制屏，桌邊倒圓弧處理提（供證明文件包括不限于圖紙設計方案等）。
6. 作業面均配置有電源、氣源及主機系統，面板按鍵為特殊設計，具有保護功能。
7. 載重約60Kg，操作平臺能多角度旋轉，平臺采用≤10mm厚鋁板，內置有直徑為≤850mm的平臺
三、基本配置
1. 物料送揀典型任務模型：
1) 該任務模擬多種功能（供證明文件包括不限于圖紙設計方案等）
2) 有開發接口
3) 開發接口由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
2. 智能存儲典型任務模型：
1) 模型有多種等組成
2) 該任務模擬多種功能
3) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
3. 三相異步電動機任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學
4. 自動化裝調任務模型：該任務不同的元器件等組成
5. 觸摸屏任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
6. 基礎任務模型：
1) 該任務模擬多種功能
2) 開發接口，由≤1.2mm鋼板加工，面板有特殊工藝而成，通過接口模型連接，以開放模型接口，方便實訓教學。
21. PLC及配件：
PLC安裝導軌，PLC電源模塊,PLC CPU系列，模擬量擴展模塊4輸入2輸出，DP通訊模塊，SIMATIC存儲卡 4M
采用西門子或優于西門子等國際品牌產品
1、S7-1500安裝導軌6ES7590-1AE80-0AA0
2、CPU 1511-1 PN 6ES7511-1AK00-0AB0
3、存儲卡6ES7954-8LC02-0AA0
4、數字量輸入，DI 16x24VDC HF 6ES7521-1BH00-0AB0
5、前連接器，直插式工藝 6ES7592-1BM00-0XB0
6、數字量輸出6ES7522-5FF00-0AB0 DQ 8x230VAC/2A ST
7、負載電源 PM 70W 6EP1332-4BA00 120/230 V AC，24 V DC，3 A
8、數字 I/O 6ES7223-1PL32-0XB0 16 DI，24V DC / 16 DO，繼電器
9、模擬量輸出6ES7232-4HB32-0XB0 2 AO；14 位
