LG-JD610C型 智能型綜合機電控制實訓設備
品牌：理工偉業 咨詢電話：010-82827827 82827835

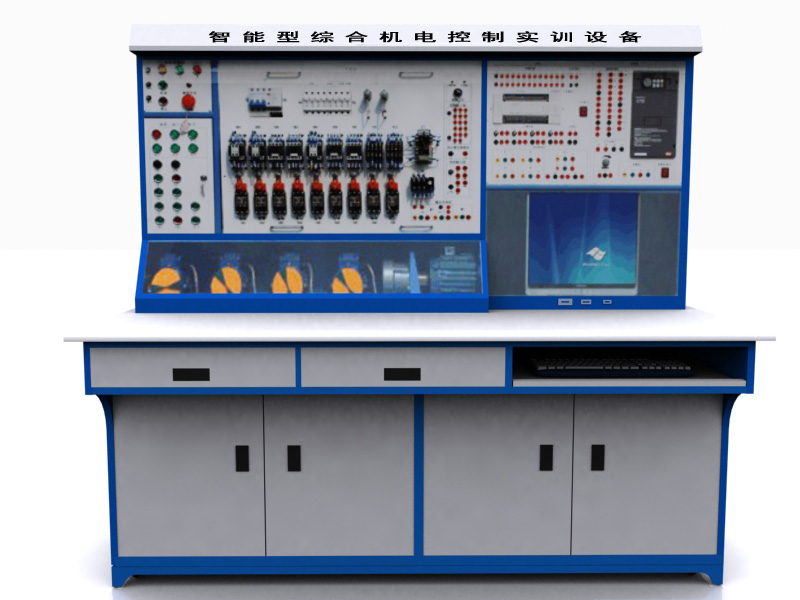

一、設備圖片：
（圖片僅供參考、以實際配置為準）
二、產品概述該套設備根據國家*新《職業標準》及勞動部頒發的“電工技術等級證” 和“電工實操證”等對維修電工中級、高級的培訓、考核、鑒定內容要求研發而成。設備中配置了PLC控制系統、變頻調速控制系統、電力拖動控制系統、機床電路控制與檢修系統、電氣控制創新系統等實訓單元，三相電機組件、下位上料實訓單元、下位機械手實訓單元、下位物料分揀實訓單元等實訓組件，能進行維修電工中級、高級、技師的實訓考核。
設備采用模塊化設計組合式應用的新思路，設計新穎，具有前瞻性、可擴展性，可升級性等。適應于各類職業學校、技工學校，中等專業學校、勞動培訓及技能鑒定等單位對電力拖動控制技術、PLC電氣控制技術、機床電路控制與檢修技術等現代電工新技術、新工藝的教學培訓，實操考核，技能鑒定使用。
三、技術參數
1. 工作電源：三相五線 AC380±10％ 50Hz
2. 額定功率：0.8KW
3. 環境溫度：－10℃～40℃
4. 相對濕度：≤85%
5. 外形尺寸：2100×800×1650mm
6. 三相電機：380V 90W
7. P L C：三菱FX3U系列
8. 變 頻 器：FR-A740
9. 設備重量：165kg
四、產品結構
1、桌身部分： 采用優質鋼板做骨架，經過機械加工成型，外表面噴涂彩色環氧聚塑，整機既堅固耐用，又美觀大方。桌子的底部采用帶剎車的萬向輪，移動和固定兩相宜，方便調整設備的擺放位置。
2、桌面部分：采用25mm厚高密度纖維板外貼進口防火板，PVC截面封邊，桌邊鴨嘴型設計。桌面具有耐磨、耐熱、耐污、耐煙灼、耐菌、防霉、抗靜電及易清潔等特點。
3、實訓屏部分：實訓屏與電腦桌采用整體式結構，計算機顯示器采用嵌入式設計，整機美觀大方。實訓屏分上下兩部分，上部分為掛箱（模塊）空位，以及PLC，公用按鍵指示燈板，漏電開關等；下部分是通用電機控制區，所有電機均能通過透明有機玻璃窗觀測到，并且控制端都以插線端子的形式引出，方便學員實訓。
4、實訓模塊：采用掛箱式模塊化設計，標準化的尺寸設計，元器件布局合理，更換操作容易，固定牢靠。并且具有故障設置裝置以及電路切換裝置。面板安裝工藝采用 “隱形螺釘”固定技術，文字符采用現代彩色蝕刻噴描技術處理，使面板標識清晰且經久耐用。采用 “碰珠式” 設計模塊安放區，使操作更加方便，固定更加牢固。
5、實驗導線：所有接插件連接線均采用安全型迭接插頭，為學生實驗提供了極高的安全性。
五、設備成套配置清單（單套）
| 序號 | 物 料 名 稱 | 規格型號 | 單位 | 數量 | 備注 |
| 1 | 智能型機床電路實訓考核電源屏 | LG-610C | 套 | 1 | |
| 2 | 鋼制實訓桌 | LG-610C | 張 | 1 | |
| 3 | 鋼制模塊貯存柜 | LG-610 | 臺 | 1 | |
| 4 | T68臥式鏜床模塊 | LG-610-T68 | 個 | 1 | |
| 5 | Z3050型搖臂鉆床模塊 | LG-610-Z3050 | 個 | 1 | |
| 6 | M7120型平面磨床 | LG-610-M7120 | 個 | 1 | |
| 7 | M1432外圓磨床模塊 | LG-610-M1432 | 個 | 1 | |
| 8 | Z35搖臂鉆床模塊 | LG-610-Z35 | 個 | 1 | |
| 9 | CA6140臥式車床模塊 | LG-610-CA6140 | 個 | 1 | |
| 10 | X62W萬能銑床模塊 | LG-610-X62W | 個 | 1 | |
| 11 | 電動葫蘆模塊 | LG-610 | 個 | 1 | |
| 12 | 電拖技能實訓模塊 | LG-610 | 件 | 1 | |
| 13 | 中級電工PLC電氣控制模塊 | LG-610 | 件 | 1 | |
| 14 | 機械手、皮帶機模型 | LG-608F | 套 | 1 | |
| 15 | 產品配線包 | LG-610C | 套 | 1 | 二級配置清單（1） |
| 16 | 產品配件包 | LG-610C | 套 | 1 | 二級配置清單（2） |
| 17 | 電工電子初中高級仿真課件 | 套 | 1 | ||
| 18 | 智能監控考核軟件 | 套 | 1 |
| 序號 | 物料名稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 迭對插頭連線 | K2ABD51 60cm 黑色 | 條 | 10 | |
| 2 | 迭對插頭連線 | K2ABD51 60cm 紅色 | 條 | 10 | |
| 3 | 迭對插頭連線 | K2ABD51 60cm 黃色 | 條 | 10 | |
| 4 | 迭對插頭連線 | KT4ABD53 1m 紅色 | 條 | 60 | |
| 5 | 迭對插頭連線 | KT4ABD53 1m 黃色 | 條 | 7 | |
| 6 | 迭對插頭連線 | KT4ABD53 1m 藍色 | 條 | 1 | |
| 7 | 迭對插頭連線 | KT4ABD53 1m 綠色 | 條 | 7 | |
| 8 | 迭對插頭連線 | KT4ABD53 1m 黑色 | 條 | 15 | |
| 9 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 紅色 | 條 | 5 | |
| 10 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黃色 | 條 | 5 | |
| 11 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 綠色 | 條 | 5 | |
| 12 | 實訓導線 | 一頭KT4ABD53/一頭焊線針 長1000MM 黑色 | 條 | 5 | |
| 13 | PLC編程線 | SC-11 3M | 條 | 1 |
| 序號 | 物 料 名 稱 | 規 格 型 號 | 單位 | 數量 | 備注 |
| 1 | 工具箱 | 成套工具/12件套(鋼絲鉗、6*38螺絲批2只、沾塑活扳手、數顯電筆、0.25KG羊角錘、鋼卷尺、美工刀、PVC膠布/6*100螺絲批2只/吹塑盒) | 個 | 1 | |
| 2 | 環保柄一字螺絲批 | 3*75MM（貨號：31101） | 把 | 1 | |
| 3 | 環保柄十字螺絲批 | 3*75MM（貨號：31151） | 把 | 1 | |
| 4 | PLC編程手冊 | FX3U基本·應用指令說明書 | 本 | 1 | |
| 5 | 變頻器說明書 | FR-A840 | 本 | 1 | |
| 6 | 三向實訓考核指導說明書 | LG-610C | 本 | 1 | |
| 7 | 發貨光盤 | LG-610（含軟件） | 張 | 1 | |
| 8 | 鋼化玻璃 | LG-610C-01-003(653mm*338mm) | 塊 | 1 | |
| 9 | 學生凳組件 | 塑鋼凳面(藍）+鐵質凳 | 套 | 2 | |
| 10 | 內螺紋直通 | APCF8-02 | 個 | 1 | |
| 11 | 空氣壓縮機 | TYW-1A 12L | 臺 | 1 | |
| 12 | PE波紋管 | AD21.2 黑色 | 米 | .3 | |
| 13 | PU氣管 | US98A-080-060-B 藍色 | 米 | 3 | |
| 14 | 螺紋直通接頭 | APC8-02 | 個 | 2 | |
| 15 | 手滑閥 | HSV08 | 個 | 1 | |
| 16 | 氣源處理元件(二聯件) | GFC200-08-F1 | 個 | 1 | |
| 17 | 三通Y型 | APY8 | 個 | 1 | |
| 18 | 穿線盒 | Ф50*Ф45 | 個 | 1 | |
| 19 | 物料塊(POM白色) | LG-608F-09-005 | 件 | 5 | |
| 20 | 物料塊(POM藍色) | LG-608F-09-005 | 件 | 5 | |
| 21 | 鋁物料塊(AL6063) | LG-608F-09-005 | 件 | 5 |
1. PLC電氣控制實訓：
1) 異步電動機點動控制電路
2) 異步電動機自鎖控制電路
3) 具有過載保護自鎖控制電路
4) 異步電動機單向點動起動控制電路
5) 異步電動機兩地控制電路
6) 異步電動機聯鎖正反轉控制電路
7) 正反轉點動、起動控制電路
8) 雙重聯鎖正反轉控制電路
9) 自動往返控制電路
10) 位置開關作自動停止正反轉起動控制電路
11) 帶有點動的自動往返控制電路
12) 異步電動機星、三角控制電路
13) 接觸器控制星三角形控制電路
14) 串電阻降壓起動控制電路
15) 異步電動機反接制動控制電路
16) 異步電動機能耗控制電路
2. 變頻器控制實訓：
1) 變頻器參數設置實訓
2) 變頻器頻率調節實訓
3) 變頻器的參數拷貝實訓
4) 變頻器的參數清除實訓
5) 變頻器的保護和報警處理實訓
6) 變頻器PU操作實訓
7) 變頻器外部操作實訓
8) 變頻器組合操作實訓
9) 變頻器加速操作實訓
10) 變頻器減速操作實訓
11) 變頻器多段速運轉實訓
12) 變頻器頻率調變實訓
13) 變頻器瞬時停電再起動實訓
3. 上料單元
1) 氣動組件的應用與裝調
2) 霍爾磁性開關的裝調
3) 對射型傳感器的應用
4) 無匯流板式電磁閥的控制應用
5) 重力填充式機構的安裝與調試
6) 反射型傳感器定位應用
4. 搬運單元
1) 氣動組件的應用與裝調
2) 霍爾磁性開關的裝調
3) 三軸運動機械手控制
4) 機械手單周期運動控制
5) 機械手連續運動控制
6) 機械手手動/自動控制
7) 機械手錄制控制
5. 分揀單元
1) 氣動組件的應用與裝調
2) 變頻器基本參數設置實訓
3) 變頻器PU操作實訓
4) 變頻器外部控制實訓
5) 變頻器點動調試實訓
6) 變頻器無極調速實訓
7) 變頻器多段速度控制實訓
8) 變頻器自定義端子實訓
9) 反射性傳感器的應用
10) 高精度光纖顏色傳感器的應用
11) 材質傳感器的應用
12) 霍爾傳感器的應用
13) 分類記錄管理
6.電氣控制培訓項目
1) T68型臥式鏜床
2) Z3050型搖臂鉆床
3) M7120型平面磨床
4) M1432外圓磨床
5) Z35搖臂鉆床
6) CA6140臥式車床
7) X62W萬能銑床
8) 電動葫蘆
7.機床電路查故排故實訓考核項目
1) T68型臥式鏜床
2) Z3050型搖臂鉆床
3) M7120型平面磨床
4) M1432外圓磨床
5) Z35搖臂鉆床
6) CA6140臥式車床
7) X62W萬能銑床
8) 電動葫蘆
8.PLC控制改造實訓考核項目
1) T68型臥式鏜床
2) Z3050型搖臂鉆床
3) M7120型平面磨床
4) M1432外圓磨床
5) Z35搖臂鉆床
6) CA6140臥式車床
7) X62W萬能銑床
8) 電動葫蘆
9) 電動機點動與聯動控制
10) 電動機正反轉控制
11) 星角啟動控制
12) 往返控制電路
13) 皮帶機組控制電路
