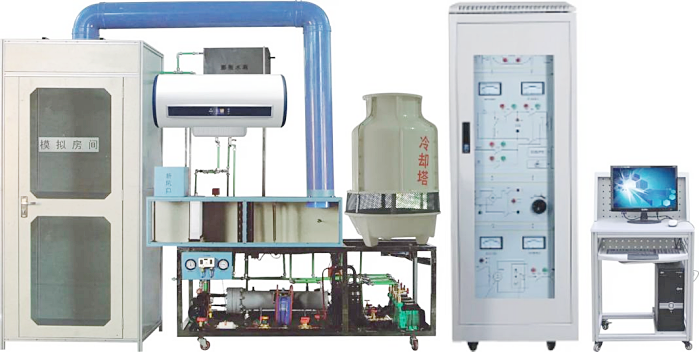

LG-ZKT01型 中央空調綜合實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統功能：
LG-ZKT01型 中央空調綜合實訓裝置采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。
二、實訓項目：
1、中央空調系統的認知及使用；
2、制冷原理與熱交換技術；
3、中央空調系統常用傳感器識別與應用；
4、中央空調的PLC編程與控制應用；
5、中央空調的運行操作及考核；
6、中央空調運行保護與日常維護操作考核；
7、中央空調故障維修及考核；
8、變頻器應用；
9、觸摸屏應用；
10、計算機數據采集與組態控制技術應用；
11、網絡通訊技術及其應用。
三、系統配置：
1、電氣參數：工作電源：三相五線380V±10%，50Hz；安全保護：具有接地保護，漏電保護，過流保護。額定功率：<5KW。
2、系統設備配置：設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統（風管組件）、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。
（1）制冷機組：由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。
（2）冷卻水系統：由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。
（3）冷凍水系統：由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。
（4）制熱系統：由模擬鍋爐（電加熱式）、1臺熱水泵組成，主要完成制熱工作。
（5）空氣調節系統（風管組件）：由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。
（6）模擬房間：由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。
（7）控制裝置配置：整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。PLC:三菱FX2N-48MR；變頻器：三菱FR-S540E-0.75K-CH；觸摸屏：7英寸彩色觸摸屏。
3、云智能實驗室安全管理系統
本平臺將無線傳輸、信息處理等物聯網技術應用用于自動化遠程控制。設備端運行狀態、數據參數等上傳至云平臺。物聯網系統的傳感層、傳輸層和應用層關聯掌握數據與分析數據。
(1)電壓、電流等模擬量數據顯示
(2)輸入開關監控，輸出開關等數字量控制。
(3)遠程控制啟停狀態，給定輸出電壓值的。
(4)顯示輸入輸出電壓值的歷史數據
(5)可按照日期、日間進行查詢歷史數進行查詢。
(6)報警信號為PLC主機模擬量采集數值或者開關量可以自由設定，如當模擬量輸入超過設定電壓時產生報警，通過物聯網自動化應用軟件將報警信號上傳到云平臺，通過云平臺向設置的終端推送報警信號，每臺設備可對應多個終端設備。
(7)通過手機端可以實現遠程控制PLC的輸出及監視PLC的輸入狀態變化。
(8)數據顯示畫面：畫面顯示輸入電壓數值，輸出電壓監控，開關狀態輸入，開關控制輸出，以及云端連接二維碼。
(9)聯網設置界面：設置現場數據連接云平臺后臺數據庫管理。
★為保證軟件正版，投標時提供云智能實驗室安全管理系統軟件著作權證書原件備查并現場演示。
4、無線智能實驗室管理考核系統
該系統為獨立掛箱設計，采用240最128點陣藍底背光液晶顯示屏及PVC輕觸鍵盤，中文顯示，試題顯示直觀。能實現所有維修電工掛箱任意點的故障設置。
(1)可選擇指定故障考核方式或隨機故障考核方式。
(2)隨機故障考核方式下系統具有自動隨機出題功能，使每次維修的故障都不相同。
(3)隨機故障考核方式可設置故障范圍及故障數量。
(4)掉電后不會丟失所設置的參數及考核結果。
(5)具有自動評分參數設置、考核時間設置及倒計時、重復考號報警等功能。
(6)自動保存80位考生的考號、分數、誤排次數、剩余故障、剩余時間等。
(7)每個故障點都默認設置為開路故障，可根據要求改變?yōu)槎搪饭收稀?br />
(8)考核系統未上電時，電氣線路能正常工作。上電后，電氣線路的工作狀態取決于上一次考核系統斷電時的情況，但在隨機故障考核方式下故障點位置與上次不一樣。
(9)本系統由教師用上位機統一設置故障（隨機故障和指定故障），由無線網絡輸至學生實訓臺進行排故訓練或考核，實訓考核人員條件與機會均等，客觀、科學判斷實訓考核結果，保證考核結果的公平公正。故障點設置方便、快捷，訓練考核成績自動記錄、排序、打印，極大方便實訓室的管理，大大減輕教師的工作量。
(10)本考核系統有很好的通用性，通過與不同實訓設備的組合，既可鍛煉學員動手連接訓練電路，掌握實操技能，又可通過智能化考核系統科學公正考核學員所學專業知識，有效的提高了學校的實訓考核管理能力。
(11)本系統采用獨立開關電源供電，電路設計優化合理，生產工藝嚴格完善，保證機器的可靠性和穩定性。
(12)本系統所有的數據交換都是通過無線網絡傳輸，可以方便快捷組網，任意添加組網設備數量（最高255臺），而且不需要進行繁瑣的網絡布線，極大的簡化了實驗室的安裝，從而降低了組建實驗室的成本。
(13)本系統兼容單機考核系統，當沒有安裝上位機時，本機亦可單獨使用。除成績的整理、打印等不能實現以外，其他所有功能均可在本機實現。
★為保證軟件正版，投標時提供無線智能實驗室管理考核系統軟件著作權證書原件備查并現場演示功能
5、實驗室智能電源安全管理系統
實訓室總體智能電源管理系統由主電路、控制電路、檢測保護電路、顯示電路、語音報警電路等組成，整個實驗室配置一套管理系統。
主要功能：
（1）上電系統自測
1）主電路及控制電路上電后對線路系統進行輸入電壓的過壓、欠壓；線路對地漏電；輸出負載過流的檢測，任一故障存在電源輸出斷開。
2）故障內容有相應文字顯示。
3）對故障進行語音報警。
（2）運行檢測保護
1）輸入過壓、欠壓、輸出過流、漏電，任一故障出現將自動跳閘，實施保護。
2）對故障進行語音報警。
3）保護閥值可進行現場設置。
（3）漏電功能測試
1）按下漏電測試按鈕，裝置會自動提供一個漏電測試信號，使保護器跳閘。
2）重新進行上電進入自己檢測狀態，文字顯示“開機檢測中....”，無故障情況下，實訓室智能電源管理系統恢復供電。
（4）過壓保護
1）運行中，出現輸入過壓，實訓室智能電源管理系統將跳閘。
2）對應的“過壓相”進行文字顯示。
3）語音播報“線路過壓，請注意”。
（5）過流保護
1）運行中，三相電源中任一相出現過流，實訓室智能電源管理系統將跳閘。
2）對應的“過流相”進行文字提示。
3）語音播報“線路過流，請注意”
（6）漏電保護
1）運行中，三相中任一相出現漏電，實訓室智能電源管理系統將跳閘。
2）對“漏電”進行文字顯示。
3）語音播報“線路漏電，請注意”。
（7）電源監控
1）可對各相電壓進行數值顯示及曲線顯示，顯示精度±5V
2）可對各相電流進行數值顯示及曲線顯示，顯示精度±
3）高壓保護電壓設置：設置范圍<300V，輸入1A;動作時間：2-5S，輸入單位0.1S
4）欠壓保護電壓設置：設置范圍：>154V，輸入單位1V；動作時間：2-5S，輸入單位0.1S
5）過流保護電流設置：設置范圍：<20A,輸入單位0.01A;動作時間：0.5-2S，輸入單位0.1S
8、工具儀表配置
（1）品牌臺式微機1臺
（2）數字萬用表1個
（3）裝配工具1套
四、系統配置清單
|
序號 |
名稱 |
規格、技術指標 |
單位 |
數量 |
|
1 |
壓縮機 |
2HP R22 50HZ 220V |
臺 |
1 |
|
2 |
起動器 |
50UF |
只 |
1 |
|
3 |
儲液器 |
R22 1KG |
個 |
1 |
|
4 |
冷凝器 |
螺旋式 |
只 |
1 |
|
5 |
手閥 |
1/4 |
只 |
2 |
|
6 |
高低壓表 |
低壓表:-0.1～1.8Mpa, 高壓表:-0.1～3.8Mpa |
只 |
2 |
|
7 |
膨脹閥 |
RF22 Φ3 -60℃～10℃ |
只 |
1 |
|
8 |
風機 |
～220V |
個 |
1 |
|
9 |
風管組件 |
內裝過濾器、蒸發器、風機等 |
套 |
1 |
|
10 |
熱水泵 |
～220V 50HZ 300W 揚程35米 |
臺 |
2 |
|
11 |
冷水泵 |
～220V 50HZ 370W 揚程32米 |
臺 |
2 |
|
12 |
電磁閥（液） |
Ф10m 220V |
只 |
1 |
|
13 |
蒸發器 |
螺旋式 |
只 |
1 |
|
14 |
過濾器 |
Ф10 R22 |
個 |
1 |
|
15 |
視液鏡 |
Ф10 |
個 |
1 |
|
16 |
溫控器 |
～220V 50HZ 設定溫度范圍：5℃~35℃ |
只 |
1 |
|
17 |
熱電偶 |
K型 |
只 |
8 |
|
18 |
模擬房間 |
850mm×950mm×1800mm |
套 |
1 |
|
19 |
模擬鍋爐 |
35L 1500W內膽額定壓力0.7mpa |
套 |
1 |
|
20 |
冷卻塔 |
3T |
個 |
1 |
|
21 |
水箱 |
透明 |
套 |
2 |
|
22 |
支撐框架 |
鋼質 |
套 |
1 |
|
23 |
控制柜 |
內裝PLC、變頻器、交流接觸器、控制開關等 |
臺 |
1 |
|
24 |
連接線 |
航空插 |
條 |
1 |
|
25 |
考核軟件 |
中央空調控制實訓，可設置15個故障 |
套 |
1 |
|
26 |
實驗操作指導書 |
|
套 |
1 |
|
27 |
電腦小推車 |
噴塑鋼結構 |
張 |
1 |
|
28 |
PLC |
FX2N-48MR |
臺 |
1 |
|
29 |
變頻器 |
三菱FR-S540-0.75K-CH |
臺 |
1 |
|
30 |
觸摸屏 |
7英寸彩色觸摸屏 |
臺 |
1 |
|
31 |
溫度采集模塊 |
三菱FX2N-4AD |
塊 |
2 |
|
32 |
壓力采集模塊 |
三菱FX2N-2AD |
塊 |
1 |
|
33 |
變頻調速模塊 |
三菱FX2N-2DA |
|
|
|
34 |
壓力傳感器 |
量程范圍：低壓0～0～1.6Mpa、高壓0～3.8Mpa |
個 |
2 |
|
35 |
服務器 |
16口，網絡 |
套 |
1 |
|
36 |
贈送裝配維修工具1套 |
一字、十字螺絲刀、尖嘴鉗、斜口鉗、相應3種扳手等 |
套 |
1 |
|
37 |
萬用表 |
數字 |
只 |
1 |
