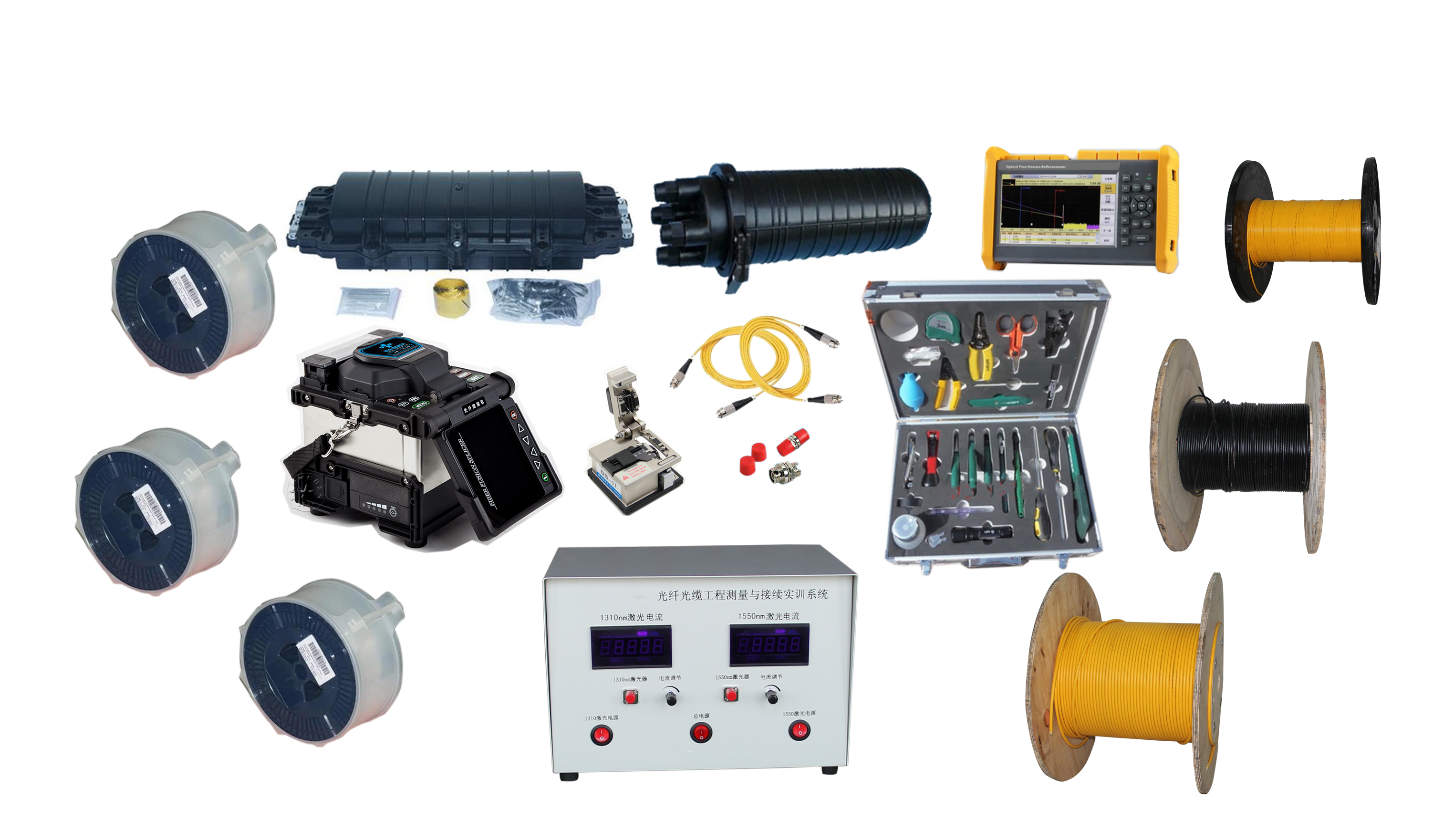

LG-GXT07型 光纖光纜工程測量與接續實驗系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
光纖通信作為一門新興技術，它具有容量大、中繼距離長、保密性好、不受電磁干擾和節省銅材等優點。近年來發展速度快，已被廣泛應用到軍事通信、民用通信等各種領域，是世界新技術革命的重要標志和未來信息社會中各種信息的主要傳送工具。光纜是當今信息社會各種信息網的主要傳輸工具，它將取代傳統的線路時代，目前在人們的生活和工作中應用廣泛。為此公司研制出LG-GXT07型光纖光纜工程測量與接續實驗系統，讓學生了解和認識光纖光纜，是學校金工實習（工程實習）與工程檢測的不二之選。
二、教學目的
1、熟悉光纖光纜型號及結構，掌握其裝配方法、使用環境及保護措施等；
2、了解光纜的開纜工具及開纜過程；
3、熟悉掌握光纖接續基本過程；
4、了解并掌握OTDR的操作方法及注意事項；
5、掌握在手動和自定義模式下，熔接參數對溶解性的影響；
6、了解掌握OTDR及可見光對故障點的定位方法；
7、觀測光纖尾端在不同連接頭情況下的OTDR曲線；
8、熟悉光纜接續盒的結構，掌握光纜接續的注意事項；
三、主要技術參數
1、光功率計：波長范圍：800～1700，輸入接口：FC型，工作波長(nm)：850、980、1300、1310、1490、1550，測量范圍：-70～ +6dBm(0.1nW～7mW)；
2、光纖熔接機：適用光纖：SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)，BIF/UBIF（G.657）；光纖切割長度：8-16mm, 被覆光纖直徑250µm，16mm，被覆光纖直徑250µm-1000µm；平均接續損耗：0.02dB(SM)、0.01dB(MM)、0.04dB(DS)、0.04dB(NZDS)；顯示：高性能5.6英寸彩色LCD顯示屏，提供清晰的數字圖像顯示；電極壽命：2500次；鋰電池容量：典型熔接250次，充電時間3小時，可在充電時使用；電源：交流適配器輸入電壓100-240V 50／60Hz，輸出電壓：DC13.5V /5A，直流輸入電壓11.1v ( 內置鋰電池8800mAh )；
3、OTDR：USB型；波長：1310/1550nm；動態范圍：>34dB；光纖：G.652；接口：FC/PC；事件盲區：0.8m；最大距離：120km；最小采樣距離：0.25m；顯示：TFT—LCD顯示屏；
4、光源：650/1310/1550±20nm，輸出功率：>－3dBm。
四、實驗內容
1、不同種類光纖光纜及光器件的認知和操作實驗；
2、剝纖、清潔、切纖及光纖接續實訓操作實驗；
3、熔接機原理及使用實訓操作實驗；
4、基于剪斷法的熔接損耗測量實驗；
5、利用OTDR測量光纖長度實驗；
6、利用OTDR測量光纖損耗實驗；
7、手動模式下，光纖熔接實訓實驗；
8、自定義模式下，光纖熔接實訓實驗；
