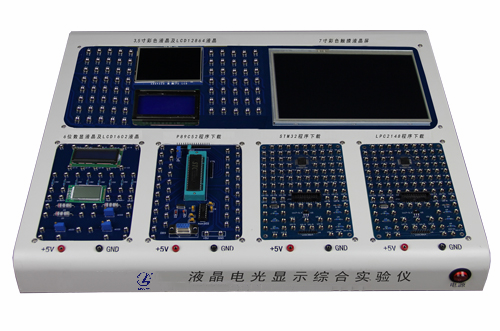

LG-YJY01型 液晶電光顯示綜合實驗儀
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
液晶作為一種顯示設備，正在改變著我們的生活，從剛開的電子表顯示屏，到各種儀器輸出顯示，到液晶電視，平板電腦.......各種產品不勝枚舉。LG-YJY01型 液晶電光顯示綜合實驗儀采用比較常用的液晶：六位數顯液晶，LCD1602，LCD12864，對于學生來說比較容易上手，另外增加了3.2寸和7寸彩屏，7寸彩屏具備觸摸屏功能，可以通過該功能實現人和單片機的信息交換，實現人類利用單片機控制外圍設備的多樣化。使用該儀器時，在理解各種液晶顯示原理的基礎上，結合單片機及ARM芯片，使用C語言對液晶加以控制，對學生走向社會工作、承接項目打好堅實的基礎。
二、教學目的
1. 熟悉stc89C52單片機工作原理，并利用該單片機控制液晶屏顯示不同的內容
2. 了解六位數顯液晶，LCD1602和LCD12864液晶的顯示原理，通過查看數據手冊，理解并掌握時序圖，編寫程序?qū)崿F(xiàn)對應的功能
3. 熟悉ARM芯片，本款儀器中采用LPC2000系列ARM7。全國普通高等大學普遍采用的教程就是該系列的芯片，學生可以一邊學習一邊實踐
4. 利用ARM芯片實現對3.2寸彩屏的控制，顯示文字，圖像。
5. 利用ARM芯片實現對7寸彩屏的控制，顯示文字，圖像及觸屏功能
三、技術參數
1. 六位數顯液晶：可視區:37X17；顯示內容：6位數字+6個功能指向箭頭；工作電壓：5V可選擇；顯示屏驅動電壓：3V，1/2DUTY，1/2BIAS；工作電流：約17mA（背光開）
2. LCD1602液晶：單排16針接口；8位雙向數據總線；可與8位單片機或控制器直接相連；管腳高電平為+5V；可顯示2行；每行16個字符；
3. LCD12864液晶：邏輯或電源電壓：2.8V-5.0V；藍色背光：背光電壓3V；串行接口：一根數據線，一根時鐘線；不帶字庫：需要自己編輯外部字模數組；
4. 8*8LED點陣屏：像素直徑：3.75mm；發光顏色：藍色；外觀顏色：黑色表面、透明字節；額定功率：75mW；最大正向電流：30mA；最大脈沖電流：120mA；最大反向電壓：5V；
5. 7寸TFT液晶屏模塊：MCU總線型7寸模塊；分辨率800*480；帶觸摸彩屏模塊；52/AVR/STM32任何單片機可驅動8080時序16位總線接口
6. 標準SD卡：傳輸速率class4；容量1G
7. 3.5寸TFT帶觸摸液晶屏/9486 320X480點陣，模塊驅動芯片采用ILI9486，全視角面板，底板上帶有觸摸控制芯片和SD卡座；與主流STM32開發板LCD接口連接設計上，模塊接口設計了32PIN和34PIN，使得模塊更具備廣泛使用性：32PIN接口可完全兼容神舟STM32開發板，紅牛，火牛，金牛等主流開發板的LCD接口；34PIN接口可完全兼容正點原子ALIENTEK 的MINI STM32及戰艦STM32開發板LCD接口，可直接插在上面使用。
8. STC89C52
(1) 增強型6時鐘/機器周期，12時鐘/機器周期8051CPU；
(2) 工作電壓：5.5-3.4v(5v單片機)和3.8-2.0v(3v單片機)；
(3) 工作頻率范圍：0-40MHZ；
(4) 用戶應用程序空間:4K/8K/13K/16K/20K/32K/64K字節；
(5) 片上集成1280字節/512字節RAM；
(6) 通用I/O(32/366個)，復位后為：P1/P2/P3/P4是準雙向口/弱上拉（普通8051傳統I/O口）P0口是開漏輸出，作為總線擴展時，不用加上拉電阻，作為I/O口用時，需加上拉電阻；
(7)ISP（在系統可編程）/IAP(在應用可編程)，無需專用編程器/仿真?？赏ㄟ^串口（P3.0/P3.1）直接下載用戶程序，8K程序3秒即可完成一片；
(8) EEPROMM功能；
(9)共有3個16位定時器/計數器，其中定時器0還可以當成2個8位定時器使用；
(10) 外部中斷4路，下降沿中斷或低電平觸發中斷，POWER DOWN模式可由外部中斷低電平觸發中斷方式喚醒；
(11) 通用異步串行口還可以用定時軟件實現多個UART；
(12)工作溫度范圍：0-75℃/-40-+85℃；
9. STM32F103RBT6
32位處理器，內置128KB的Flash、20K的RAM、12位AD、4個16位定時器、3路USART通訊口、2個IIC端口、2個SPI端口、1個CAN接口、一個USB全速接口、有80個快速I/O端口等多種資源，時鐘頻率最高可達72MHz，封裝：LQFP64。
10. LPC2148FBD64：ARM7®核心處理器：16/32-位；速度：60MHz；程序存儲容量512KB（512Kx8）
11. J-LINK下載器：USB2.0接口，支持ARM7/9/11；
12. USB轉RS232串口線：三層屏蔽傳輸速率可達1MBPS；支持RS232串口界面
四、實驗內容
1. 利用STC89C52驅動六位數顯液晶顯示數字及英文字符 ；
2. 利用STC89C52驅動LCD1602顯示數字及英文字符；
3. 利用STC89C52驅動LCD12864顯示數字，漢字，英文字母，圖像；
4. 利用ARM驅動3.5寸彩屏液晶，顯示漢字，圖像，數字，也可以移植UCGUI，調用其中的函數畫出各種圖形；
5. 利用ARM驅動7寸彩屏液晶，顯示漢字，圖像，數字，并能實現觸摸屏功能，實現人機通信，也可以移植UCGUI，進行各種顯示，調用其中的函數畫出各種圖形；
6. 8*8點陣動態顯示音樂頻譜實驗；
五、實驗配置
1. 52單片機開發工具KIEL2.0；
2. ARM7開發工具IAR；
3. 實驗指導書及實驗錄像光盤；
